Пленочные клавиатуры
При проектировании клавиатур заказчику
необходимо представить следующие сведения нашим технологам:
· макет лицевой части клавиатуры в
формате программы CorelDraw или в виде чертежа
с указанием требуемых размеров и цветов;

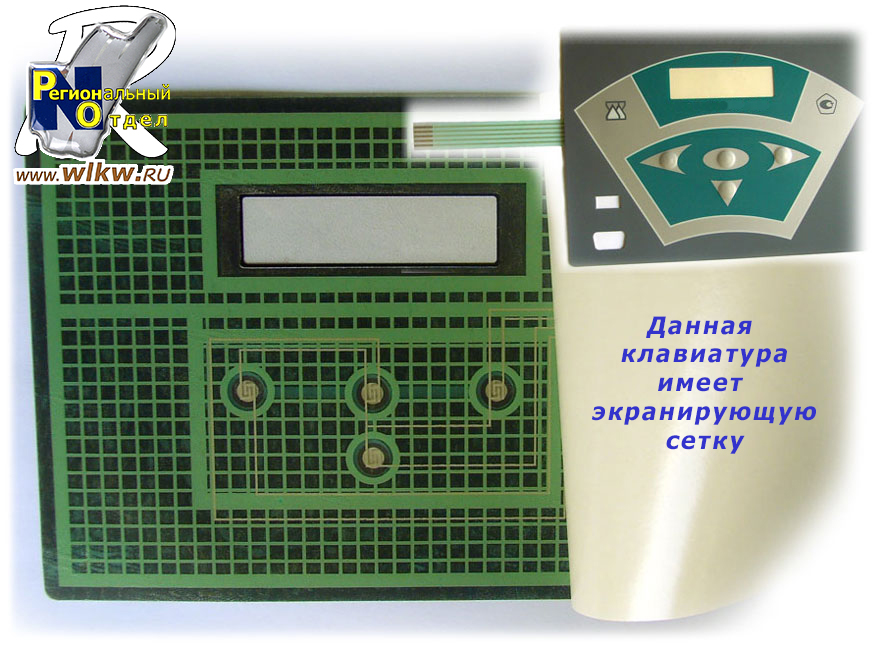

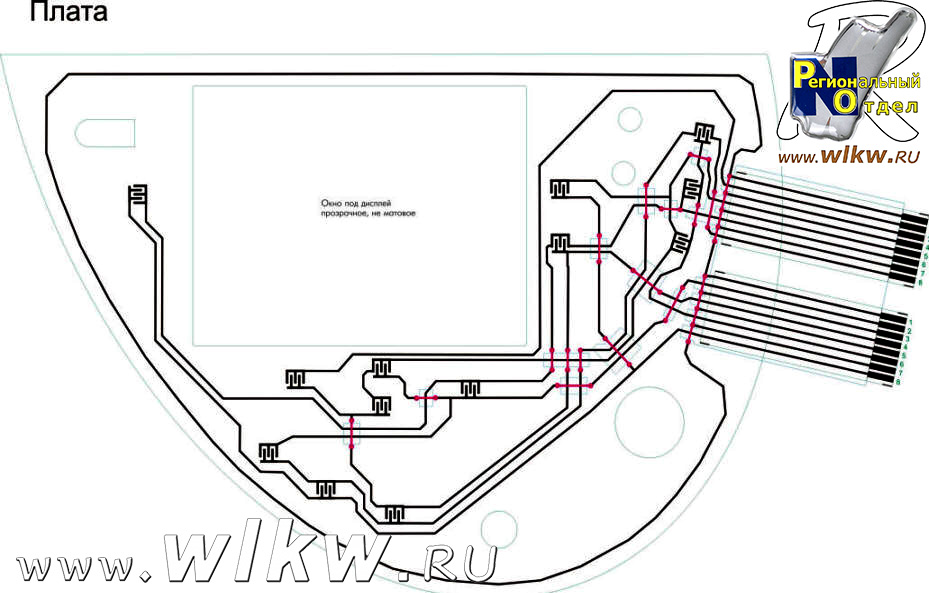

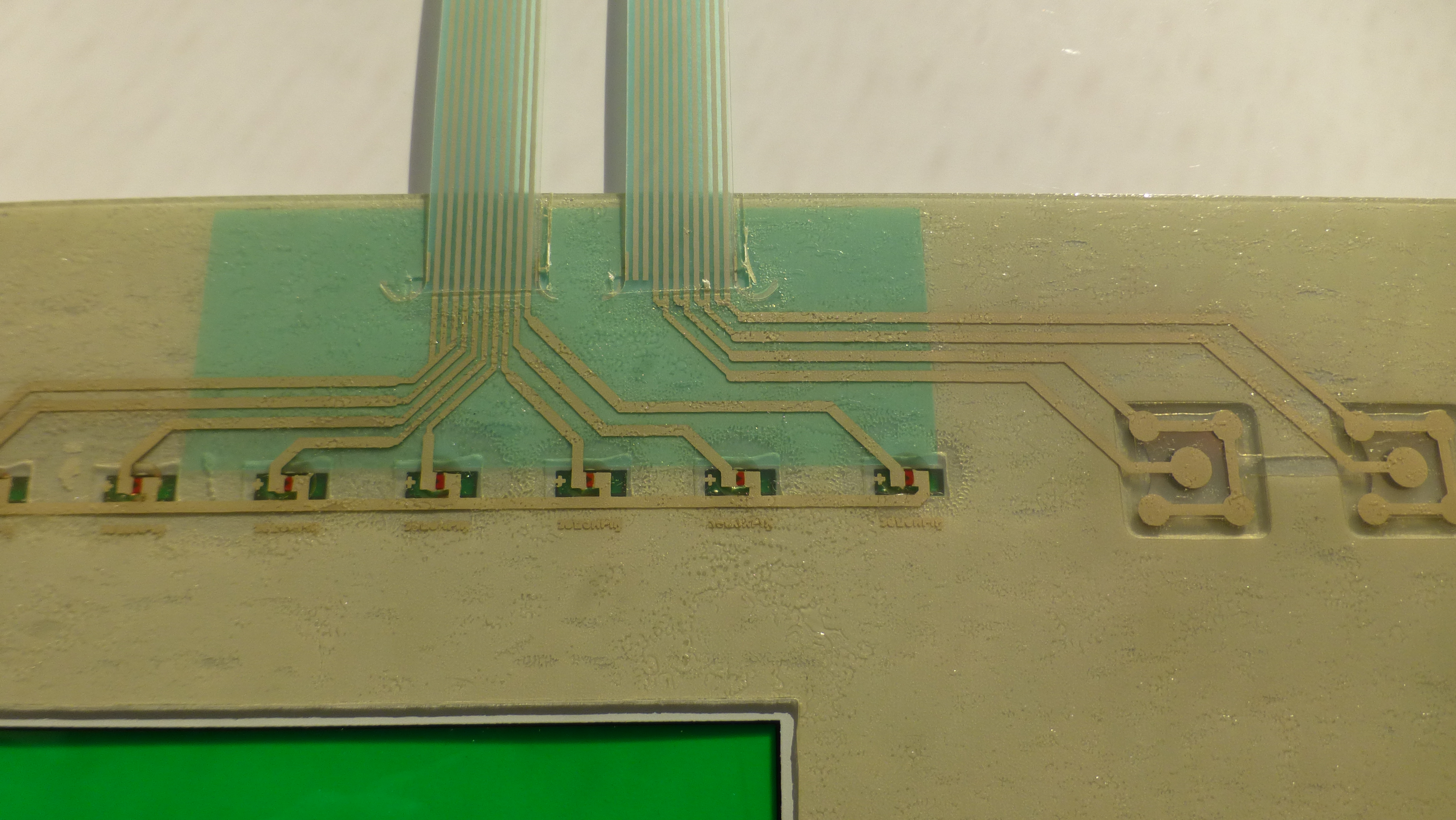

· файл с разводкой дорожек от кнопок
до выходного шлейфа или принципиальную схему клавиатуры с нумерацией
контактных дорожек в шлейфе (как для кнопок, так и для светодиодов);
· указать наличие прозрачных окон для
индикаторов, сквозных отверстий в изделии (если они есть), наличие
полупрозрачных красок при тонировании прозрачных индикационных окон или
окон под светодиоды;
· обозначить место и направление
выхода шлейфа, его длину, количество дорожек под выбранный
тип разъема, шаг дорожек (обычно 2,54 или 1 мм);
· наличие пуклевки кнопок и
необходимость применения металлических мембран.
В нижеприведенных таблицах указаны
минимально допустимые параметры при проектировании пленочных клавиатур.

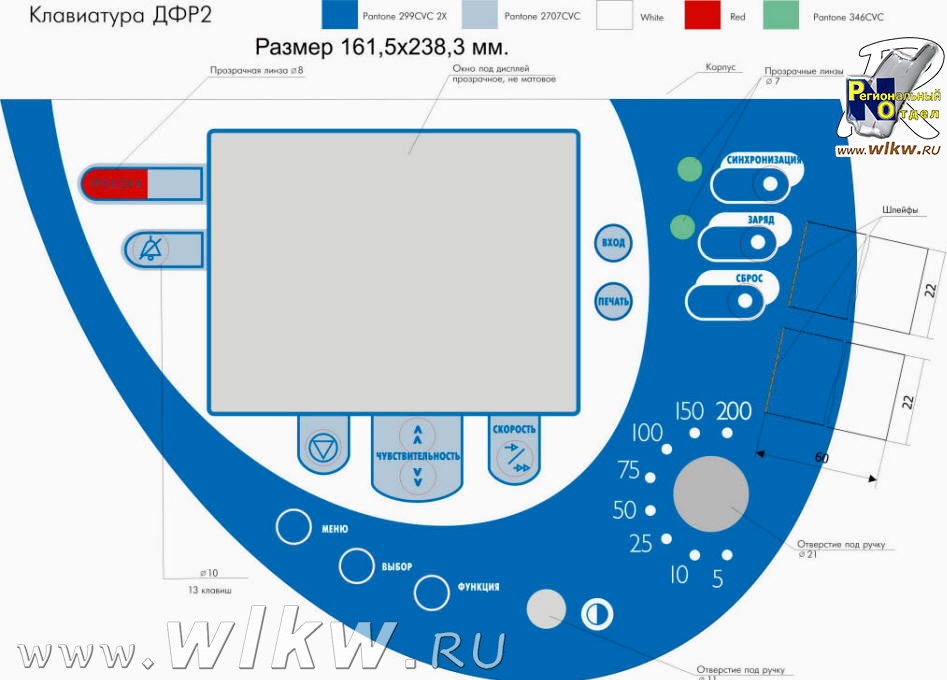

Также представлен образец файла
(макет пленочной клавиатуры), получаемый
после завершения работ по проектированию пленочной клавиатуры.
|
Ограничения по размерам |
|
Минимальный размер клавиш |
9х9
мм |
|
Минимальное расстояние между клавишами |
2
мм |
|
Минимальное расстояние от края клавиш до края ППУ |
5
мм |
|
Минимальное расстояние от края клавиш до края ППУ со стороны
шлейфа |
10
мм |
|
Минимальное расстояние от края клавиш до места выхода шлейфа |
5
мм |
|
Шлейф не может выходить в зоне расположения кнопок |
|
Окна под дисплеи и светодиоды |
|
Минимальное расстояние от края окон до края ППУ и клавиш |
4
мм |
|
Окна под дисплей - прозрачные, тонированные
или с цветным светофильтром.
Для увеличения видимости светодиодов лицевая пленка может быть
отформована в виде линзы.
Диаметр формовки не менее 5
мм. |
5
мм |
|
Расстояние от края формовки до края клавиши не менее |
4
мм |
|
Графическое и цветовое решение |
|
Минимальная толщина свободных линий |
0,2
мм |
|
Минимальная ширина зазоров |
0,2
мм |
|
Минимальная толщина обводки клавиш при заливке другим цветом |
0,7
мм |
|
Минимальный размер шрифта |
2
мм |
