Лицевые декоративные приборные панели

/шильды/

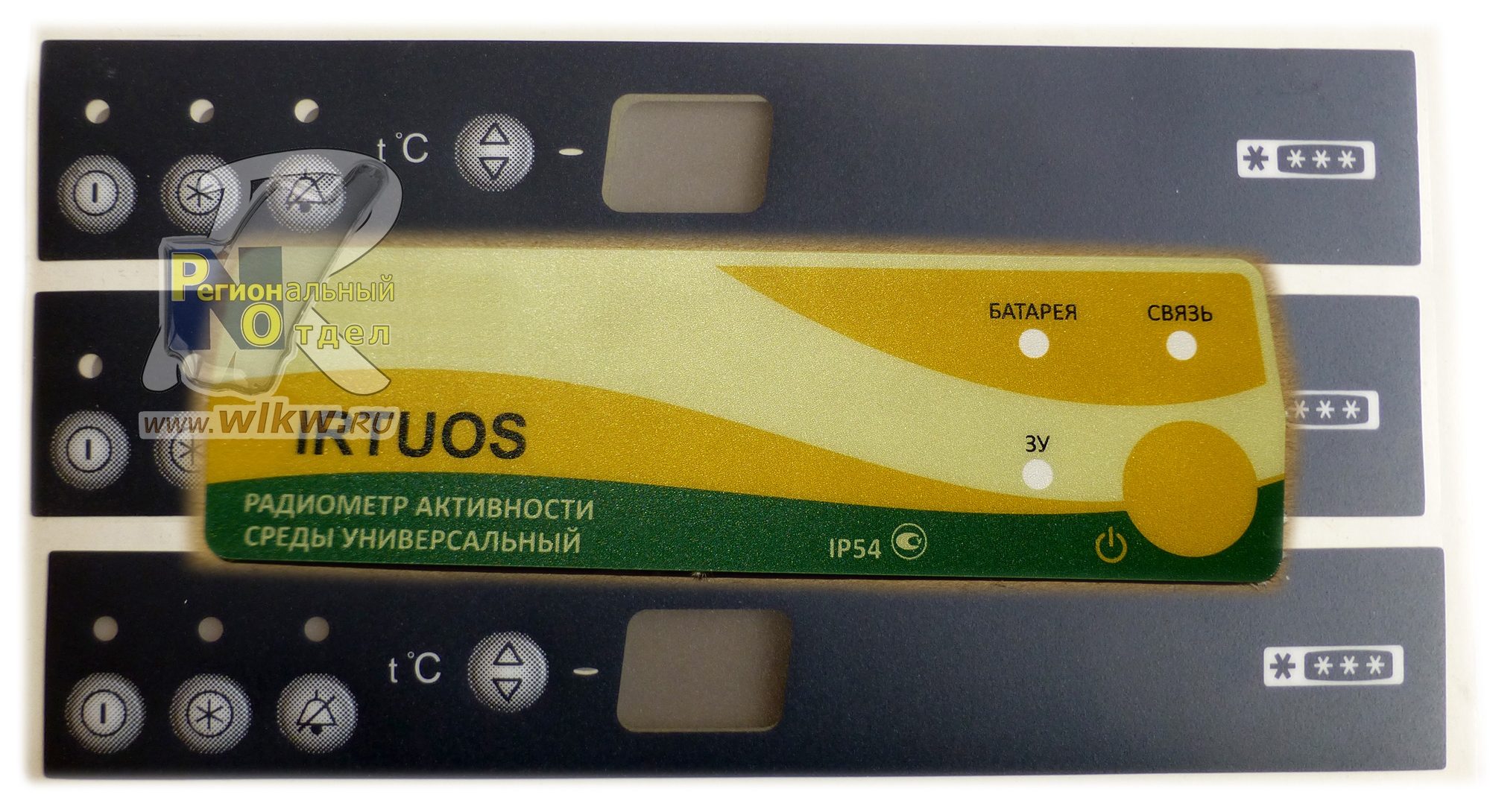

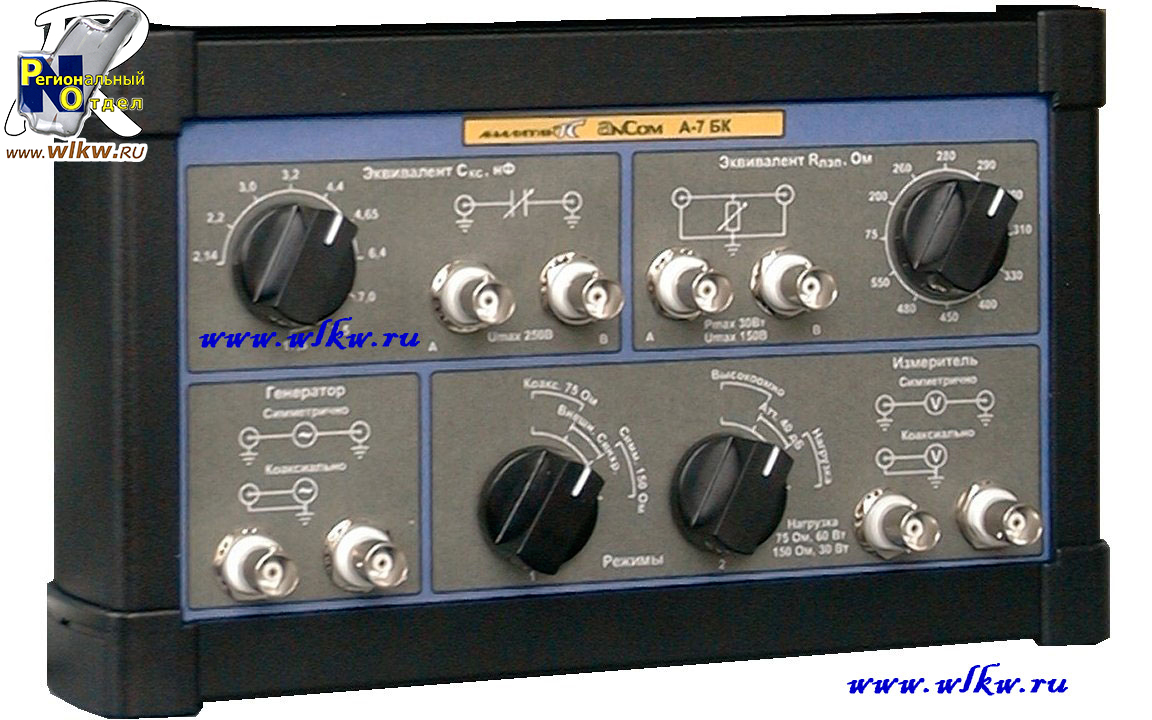

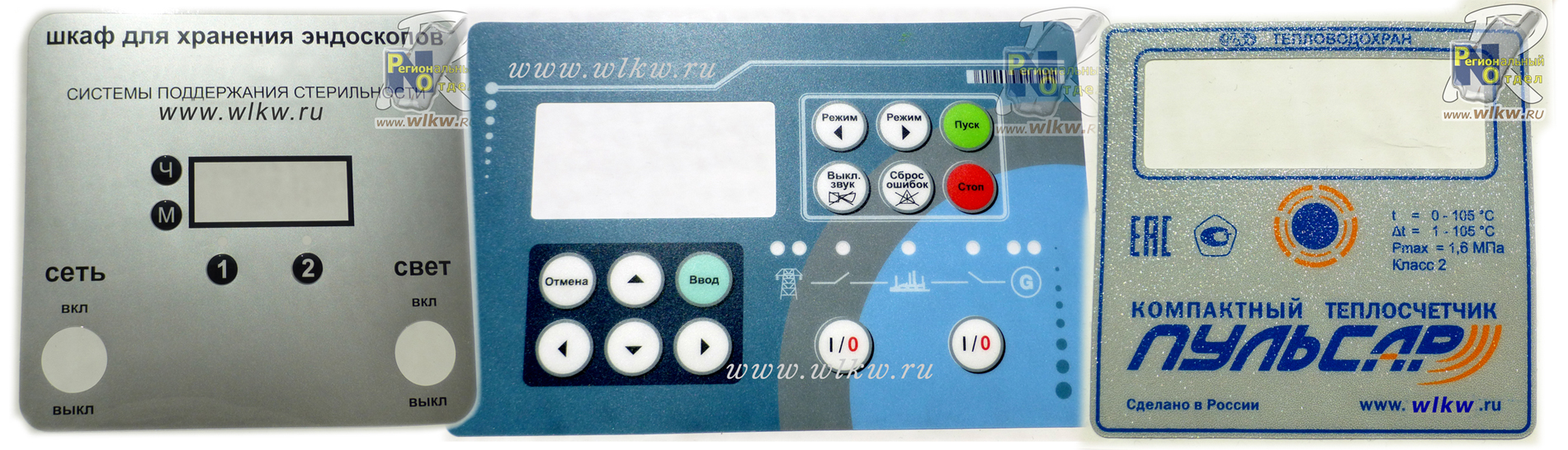

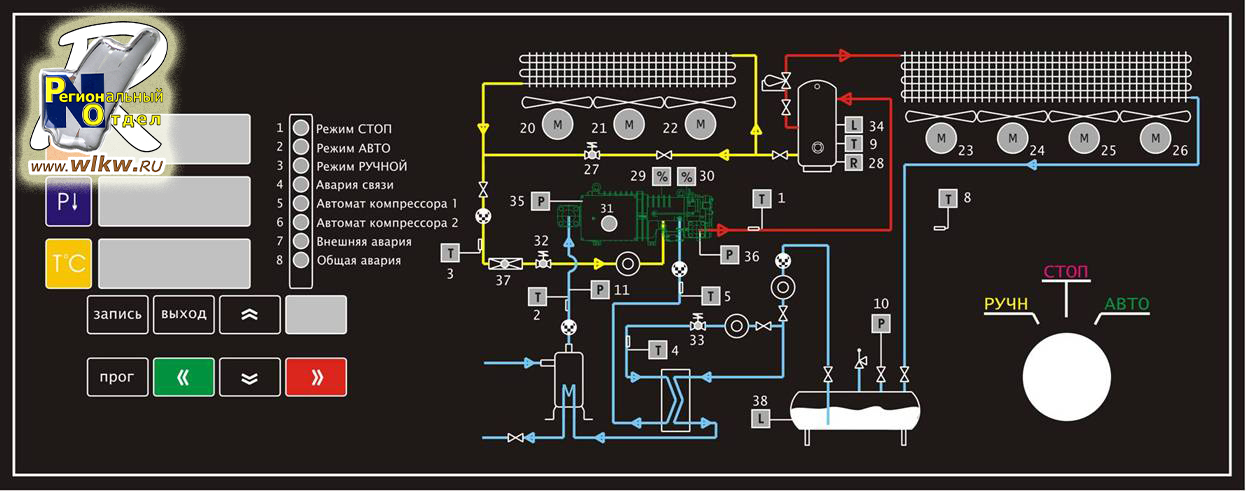

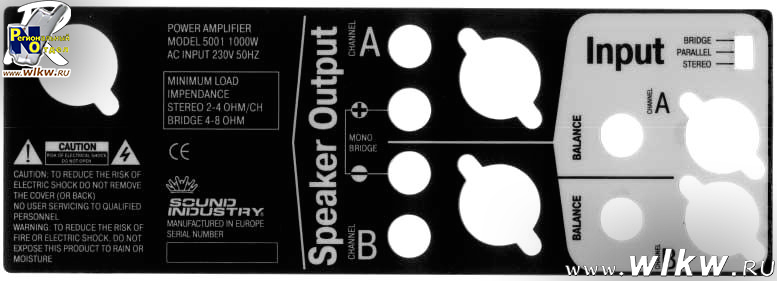

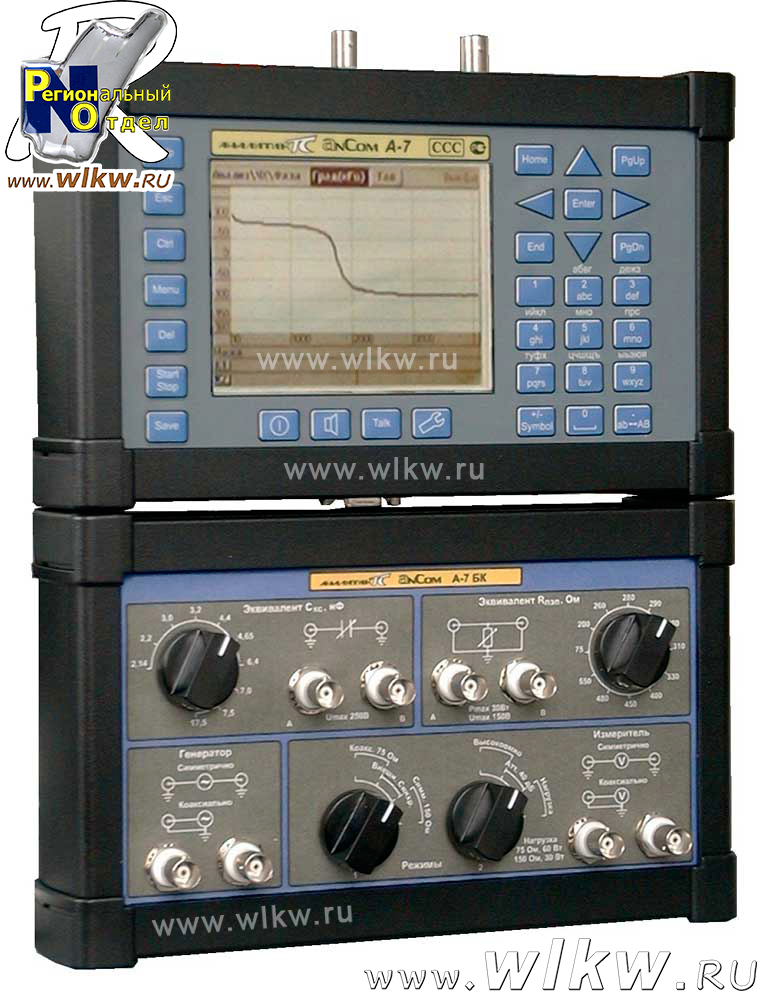

Декоративные приборные панели /шильды/ предназначены для облицовки приборов (наклеивания на лицевую часть прибора), электротехнического оборудования, пультов управления. На панели наносится необходимая текстовая или графическая информация, при необходимости на них оставляются прозрачные окна для цифровых индикаторов, которые могут быть тонированы любым цветом по выбору заказчика.

Также возможно изготовление сквозных отверстий в шильдике для разного рода поворотных переключателей или выступающих механических кнопок.

Цветовое решение и форма шильдика целиком определяется заказчиком. Печать производится шелкографским способом с возможностью выбора широкой гаммы цветов. Краски могут применяться не только непрозрачные, но и светопропускающие для тонировки окон.

Широкие полиграфические возможности шелкографии позволяют нам изготавливать такие сложные изделия, как декоративные приборные панели для приборных блоков автомобилей.

Прозрачные окна.

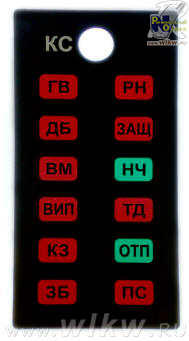

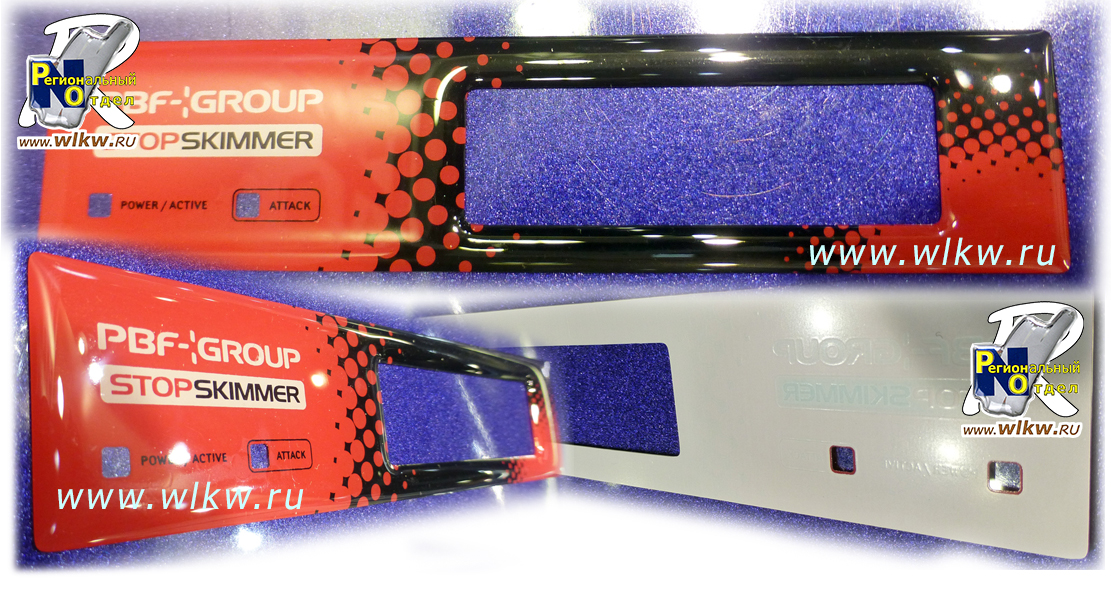

В соответствии техническими заданиями заказчика часто требуется изготовить на панели прозрачные окна. Прозрачные окна бывают двух типов - под светодиодные индикаторы (обычно маленькие круглые окошки) и большие окна под небольшие цифровые индикаторы для вывода текстовой и графической информации.

Так как для изготовления панелей и шильдов используется почти всегда прозрачный пластик (матовый или глянцевый, но прозрачный в обоих случаях), то принцип изготовления окон прост - в нужных местах краска не печатается вообще или печатается прозрачная краска, т.е. делается "тонировка" окна нужным цветом. Тонировать можно почти любым цветом.

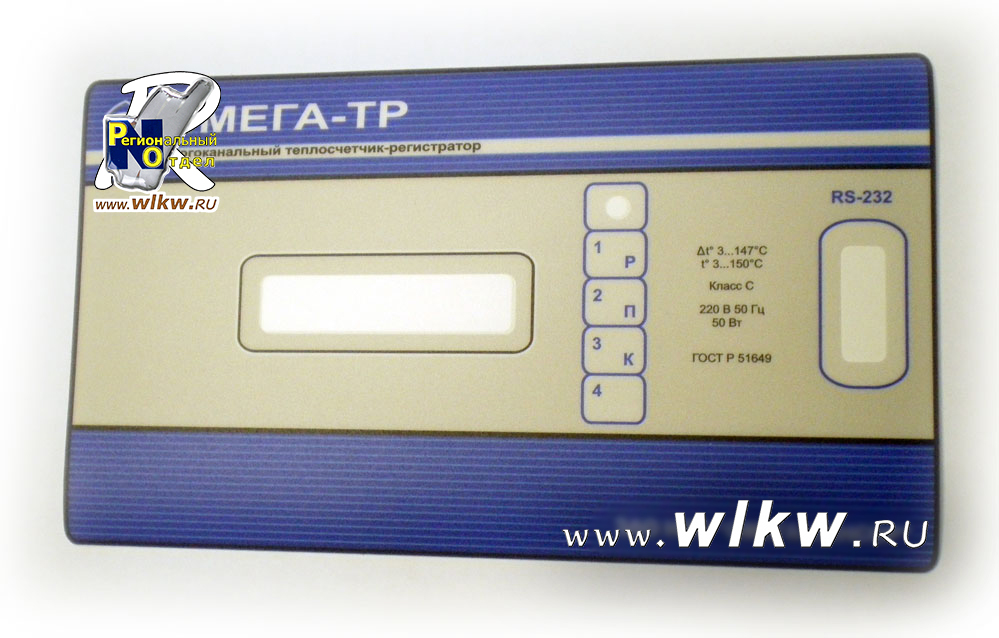

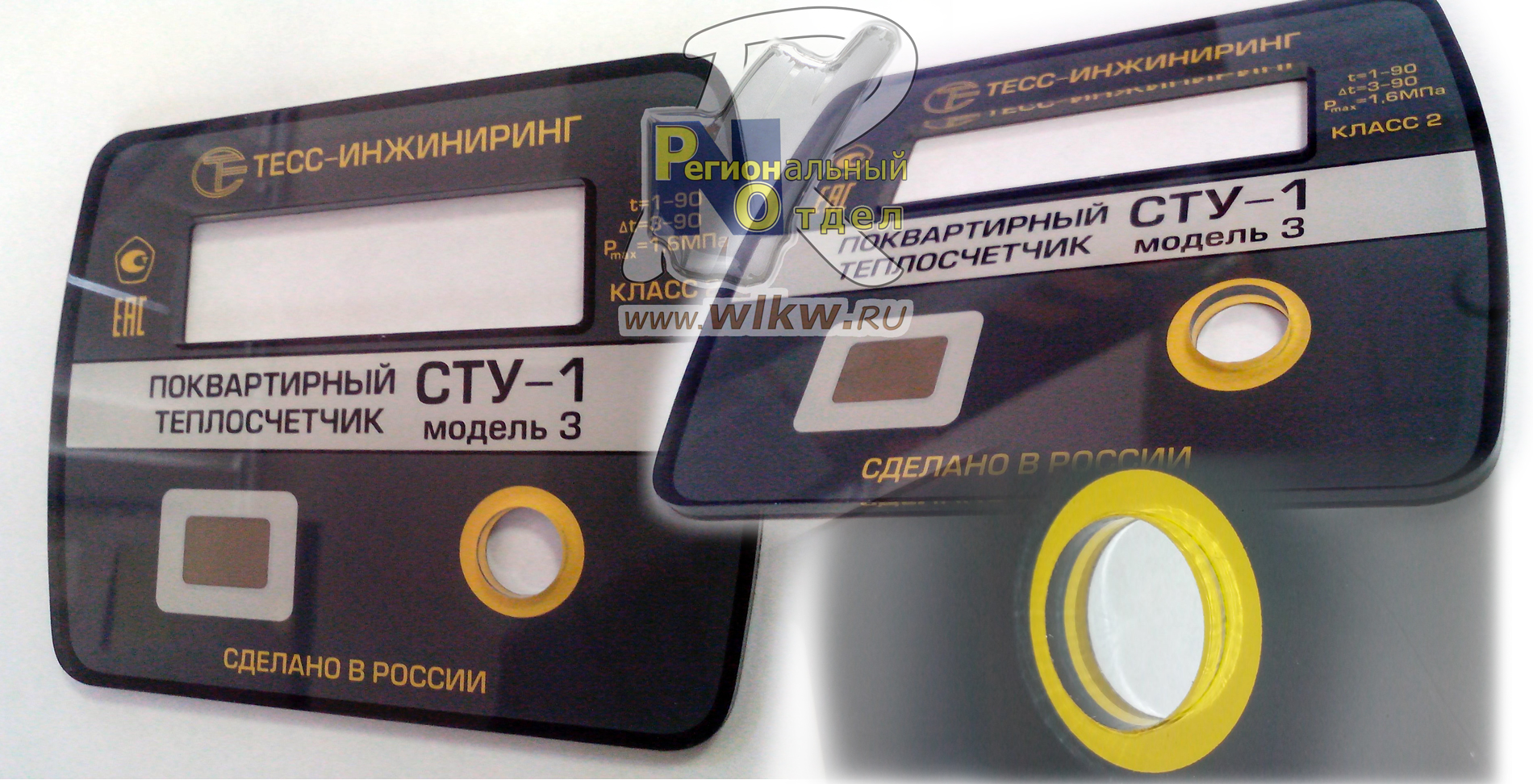

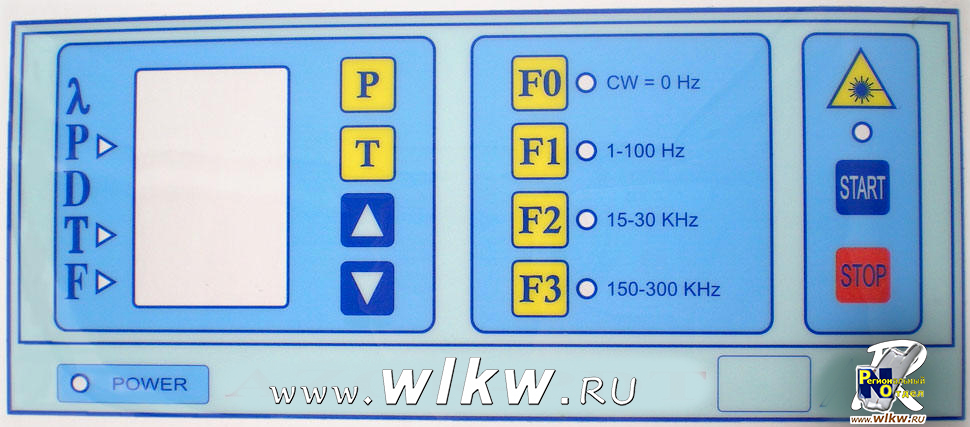

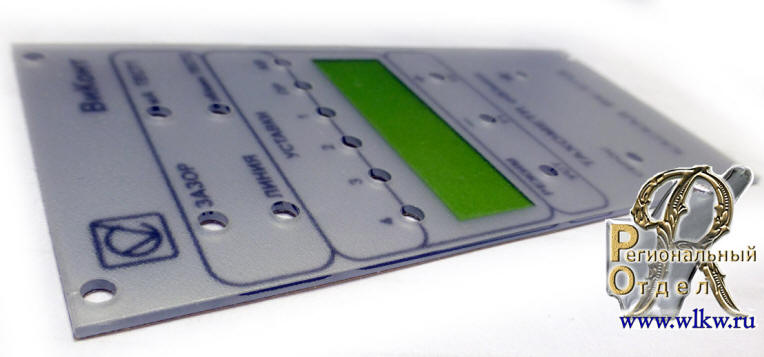

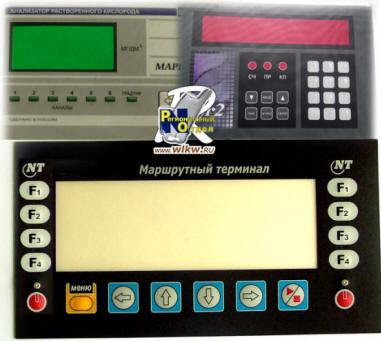

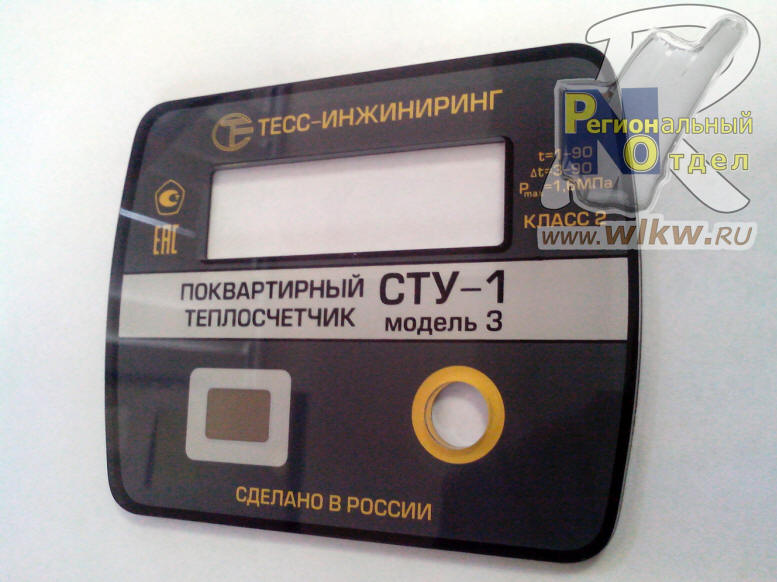

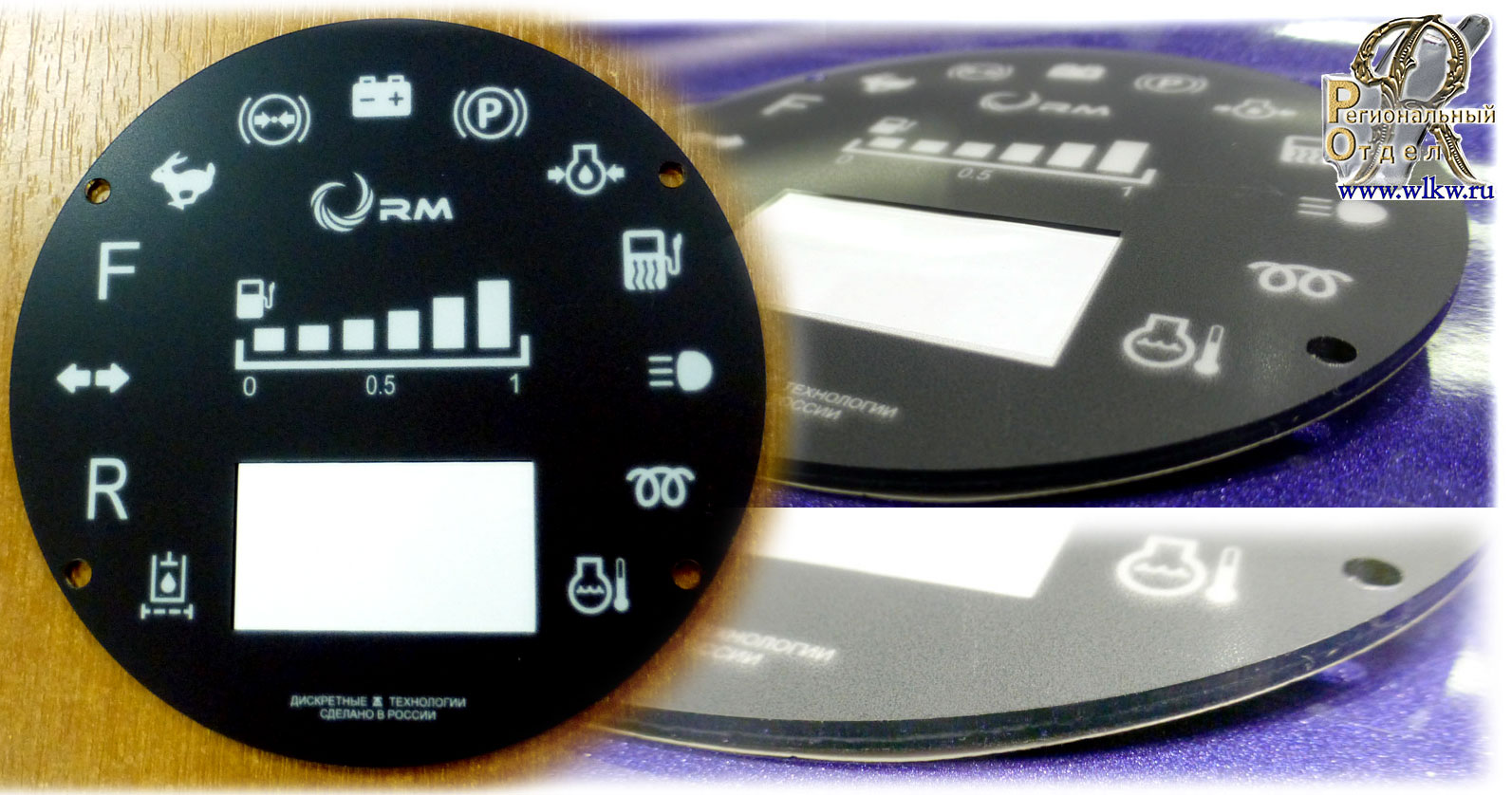

Пример окна под цифровые индикаторы (дисплеи).

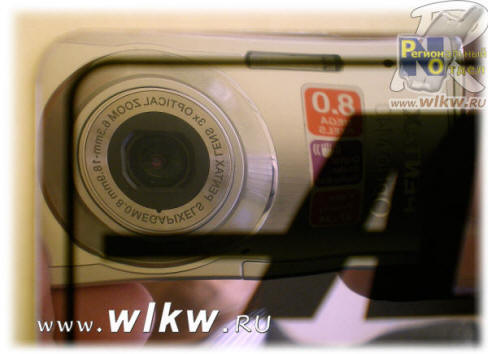

Эти окна почти всегда делают на глянцевом пластике и очень редко на матовом. Если делаются на матовом, то почти всегда с "просветлением" окон. Под просветлением окон подразумевается то, что на область окон производится печать прозрачным лаком. От этого действия прозрачность окон становится близкой к прозрачности как на глянцевом пластике.  На этот тип окон никогда не наносится клей с обратной стороны, в отличие от более простых окон под светодиодные индикаторы, там это возможно.  Эти окна могут быть тонированы в любой цвет.

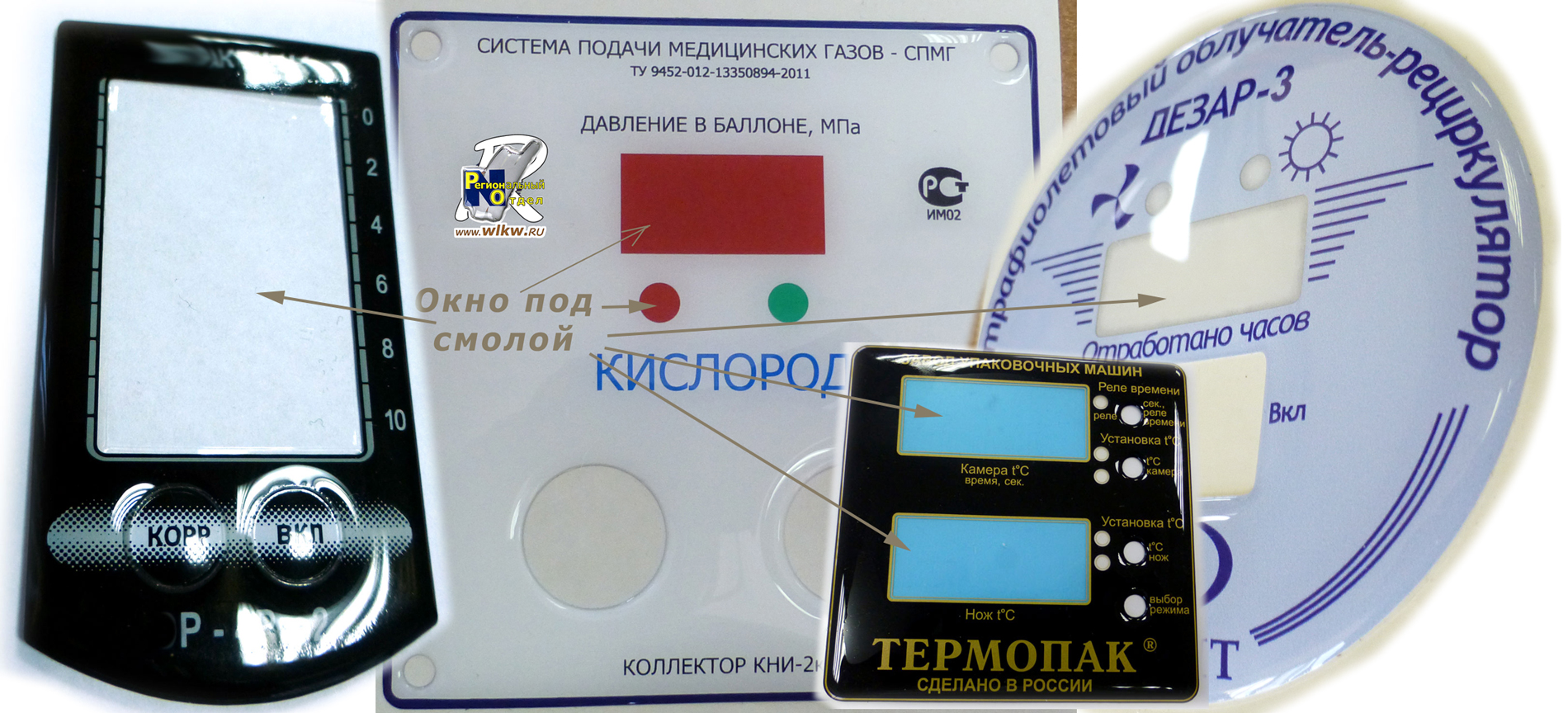

Прозрачные окна можно покрывать смолой, на видимость не влияет.

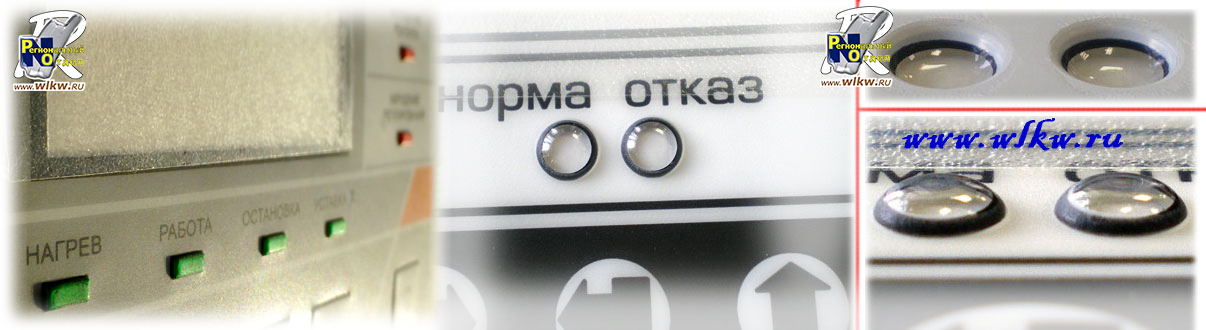

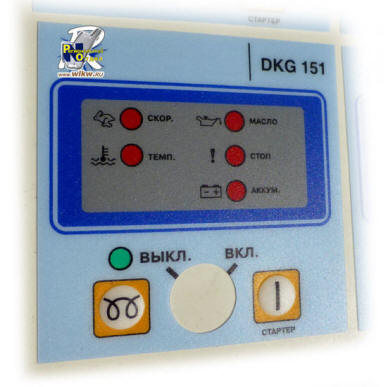

Так как это более простой тип окон, то их часто делают на матовом пластике без просветления или на Глянцевом, но с покрытием мат.пастой. Так же часто эти окна покрываются клеем (он прозрачный). Почти всегда эти окна делают тонированными в разные цвета, хотя можно сделать и прозрачными.

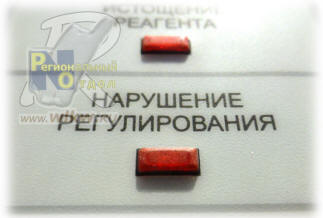

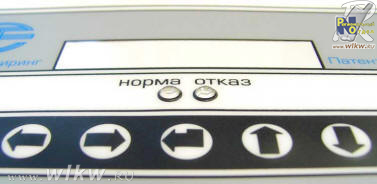

Так же часто такие окна делают с выпуклостями для улучшения видимости, так и для красоты.

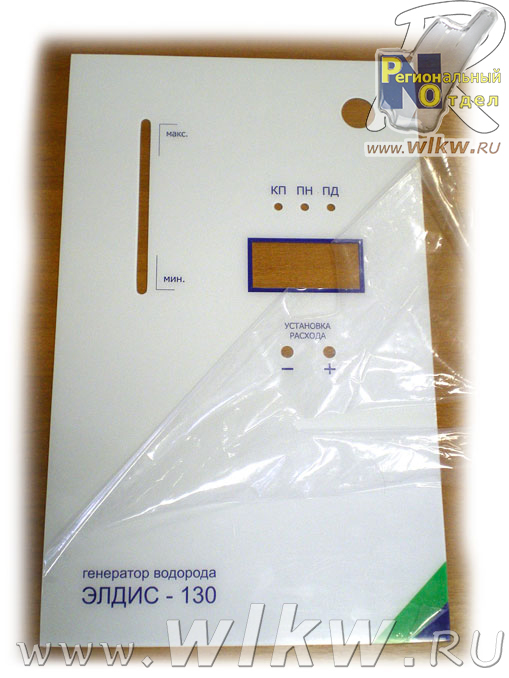

На фотографии с лево, на декоративной приборной панели видна защитная транспортная пленка, она предохраняет поверхность пластика до установки на прибор (устройство) от царапин, если пластик глянцевый. Если поверхность пластика матовая, то такие пленки не применяются, они не нужны.

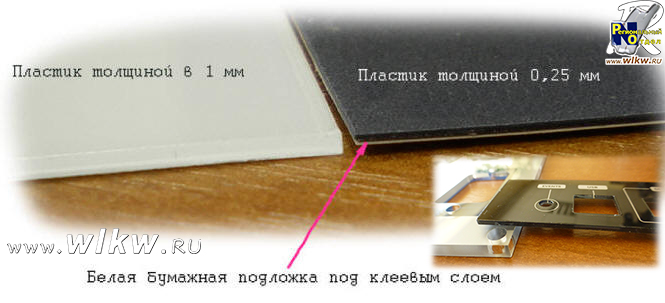

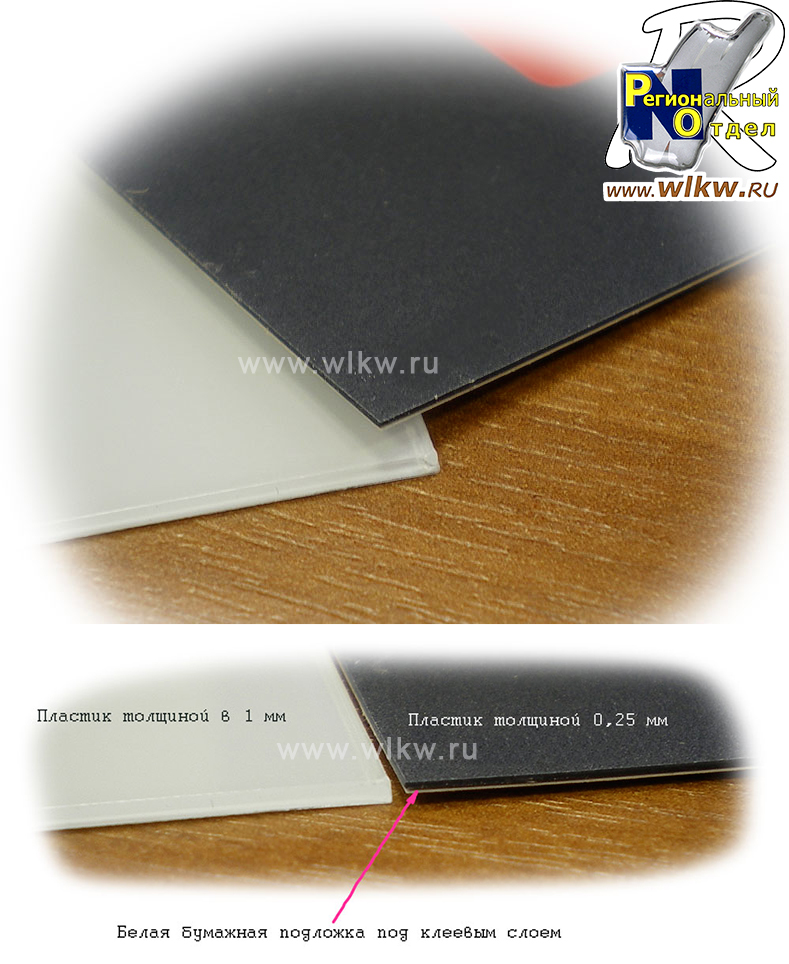

Шильдики делаются из поликарбонатного или лавсанового пластика, толщина колеблется от 175 до 350 микрон. пуклевка кнопок обычно производится на пластике до 250 микрон. Можно делать кнопки и на пластике 350 микрон, но кнопки должны быть достаточно крупными, так как получаются они очень тугие. Иногда делаются панели толщиной в 500 микрон, но без пуклевок под кнопки.

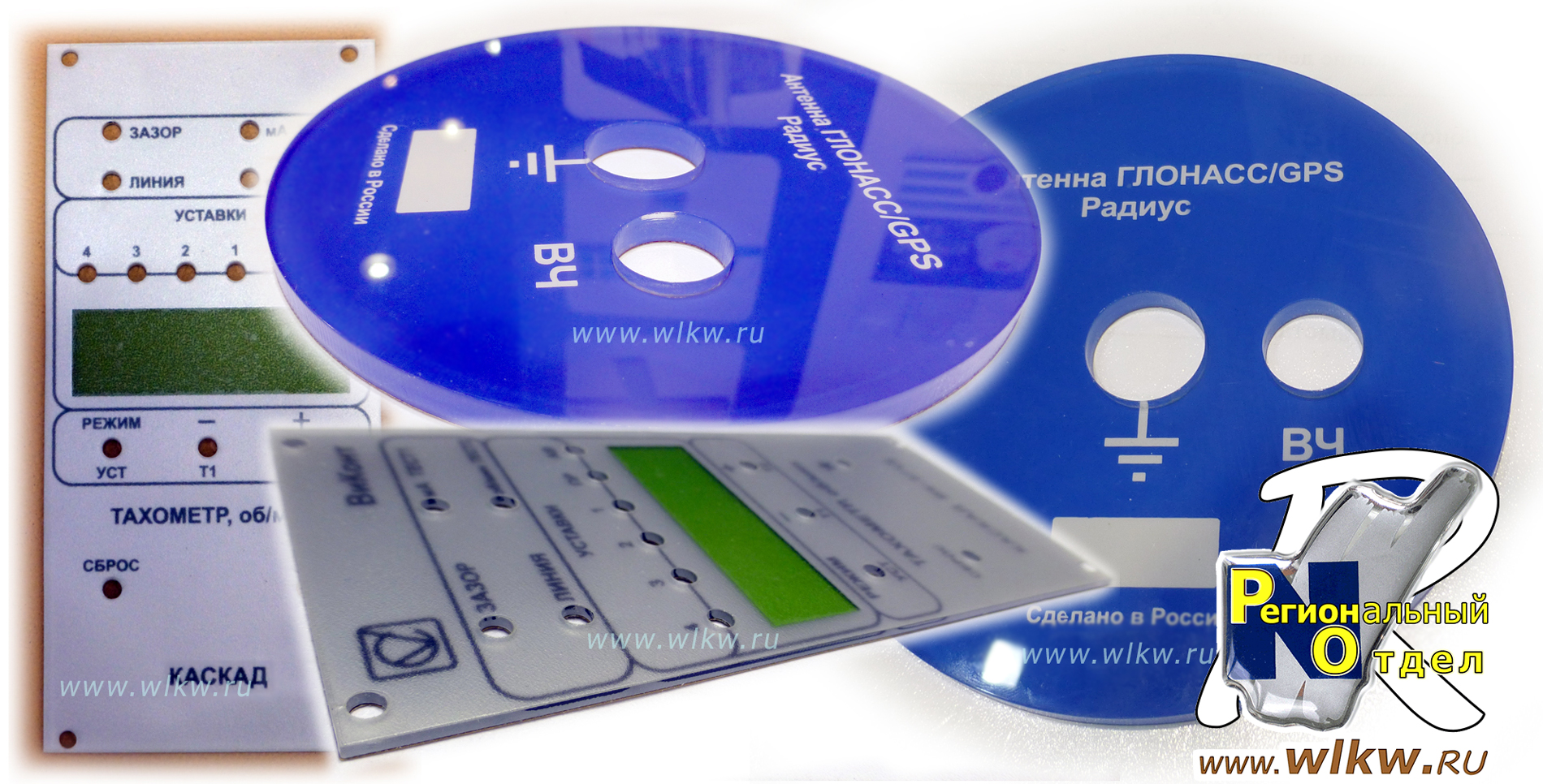

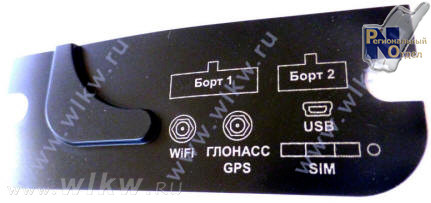

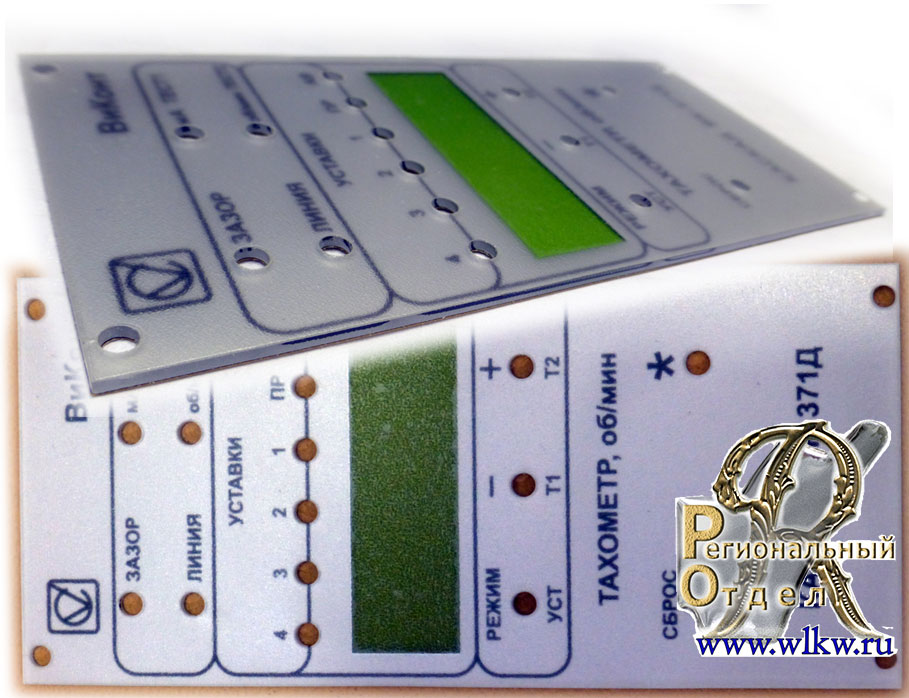

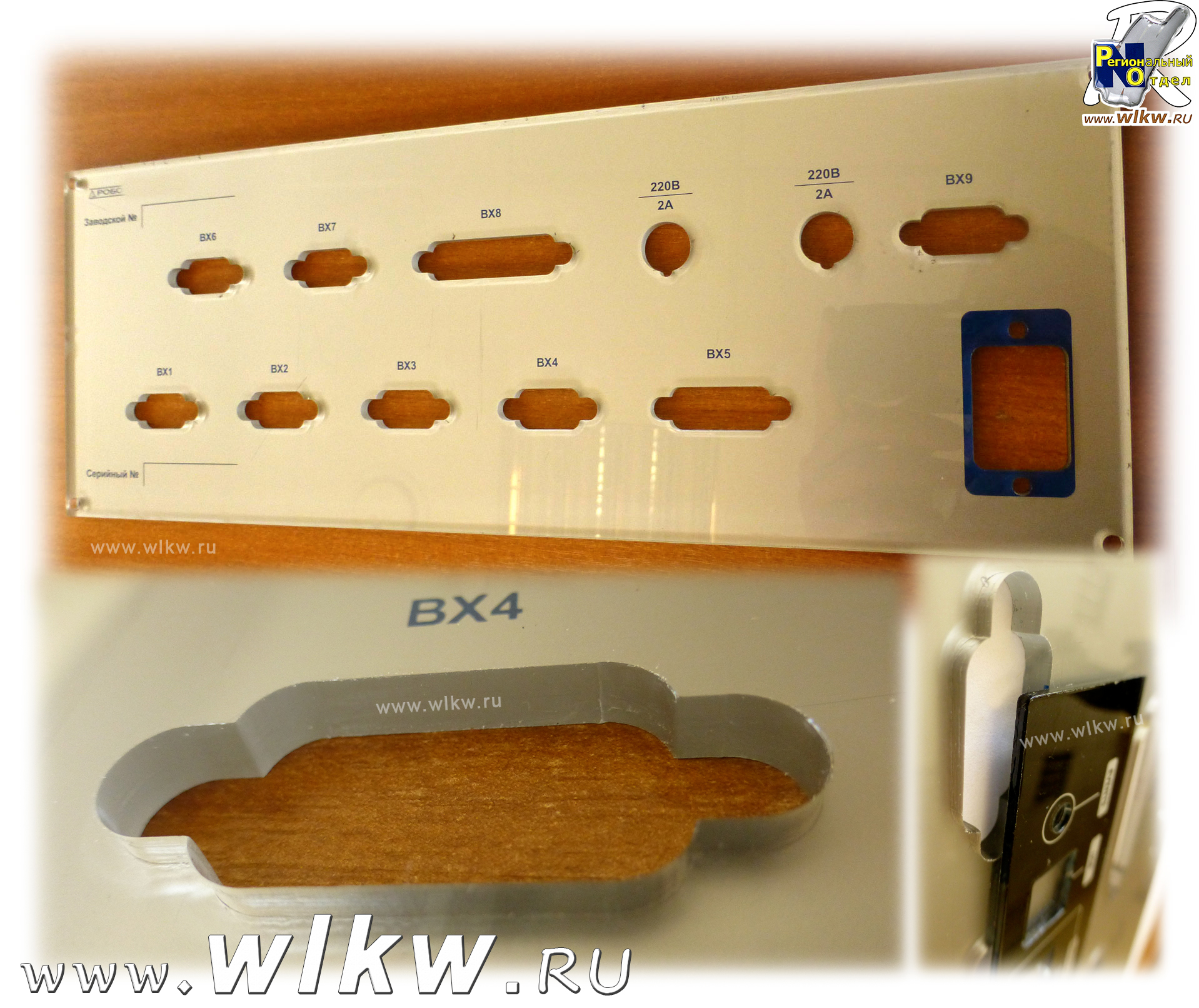

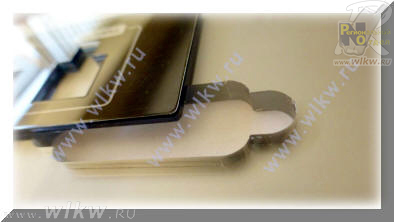

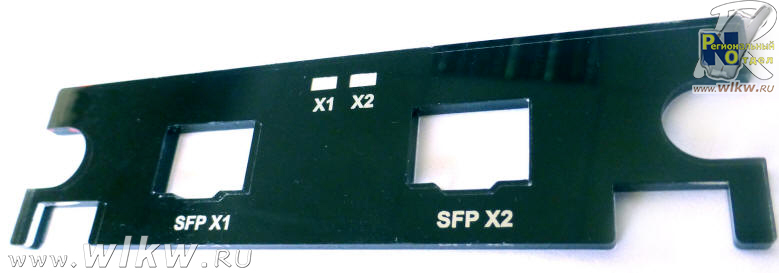

Шильды с применением лазерной резки.

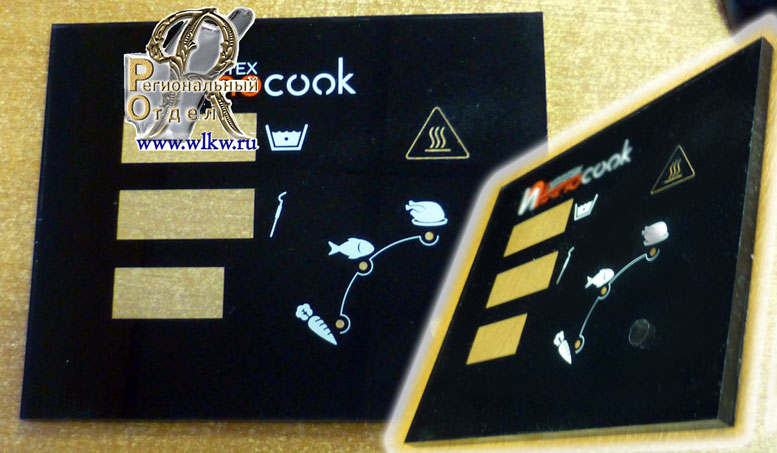

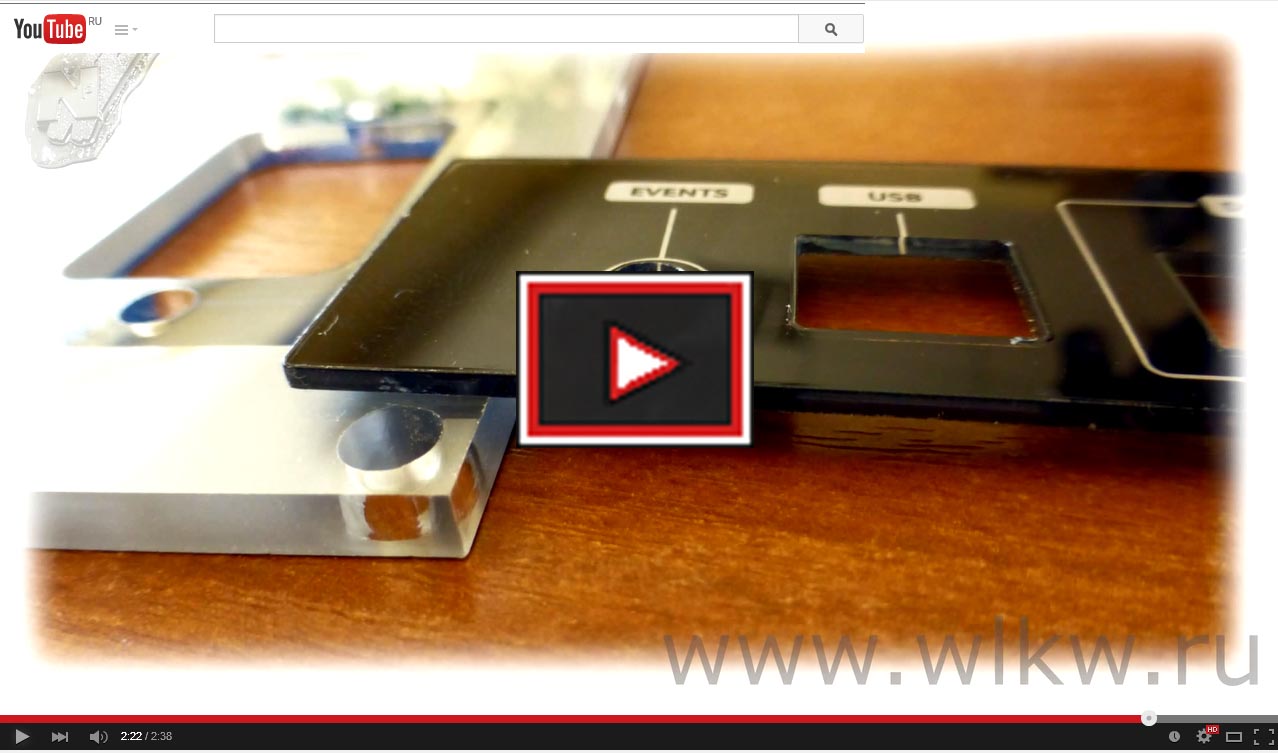

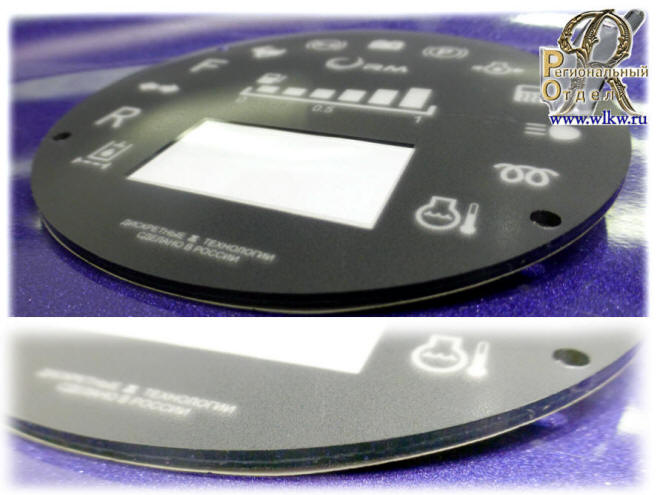

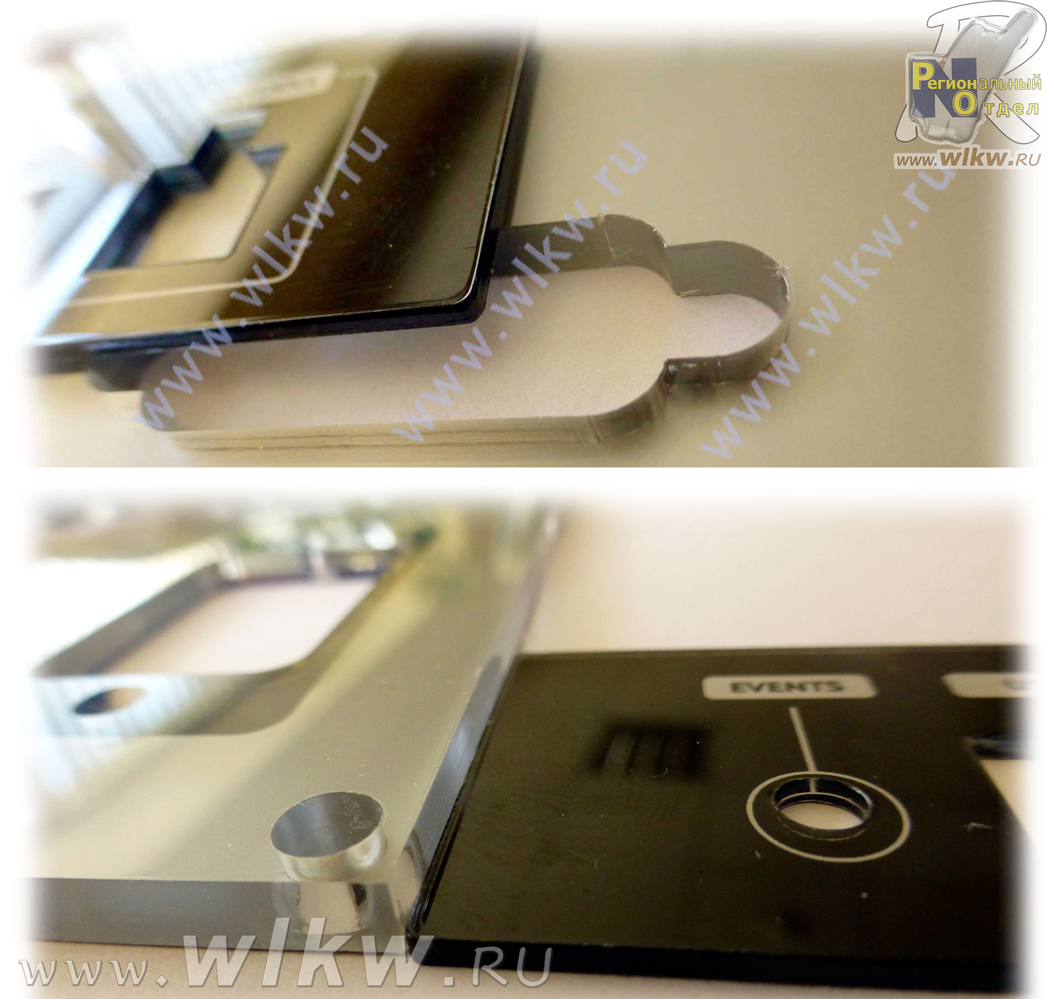

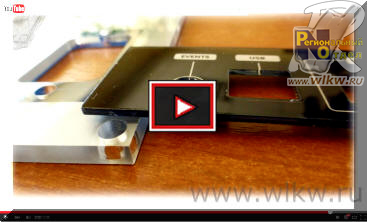

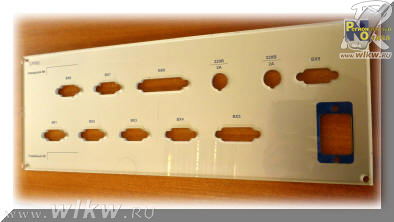

Так же мы можем изготавливать панели из особо толстого пластика толщиной до 5 мм. (можно посмотреть видео).

Так как пластик очень толстый, то применяется лазерная резка, никакие высечки и плоттеры в этом случае не подходят.

Шильды на толстом пластике обладают большой прочностью и часто не нуждаются в приклеивании на другою поверхность и могут иметь по углам отверстия для винтов для их крепления.

Естественно, такие пластики вырезаются лазером, высечкой это сделать невозможно.

Конфигурация таких шильдов может быть весьма сложно, не обязательно простых прямоугольных форм.

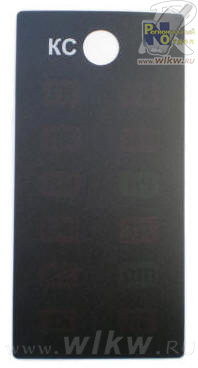

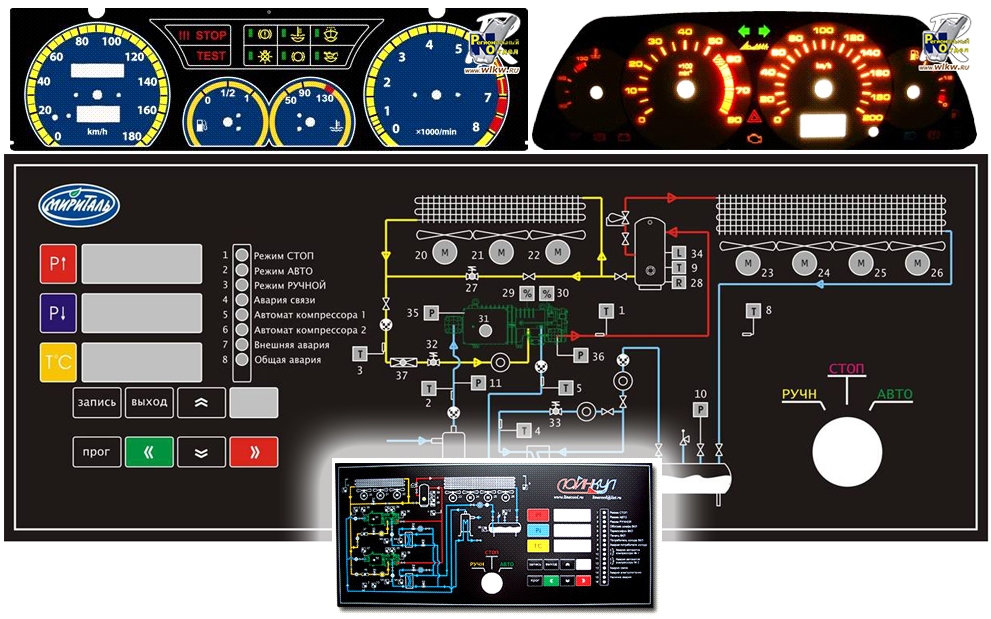

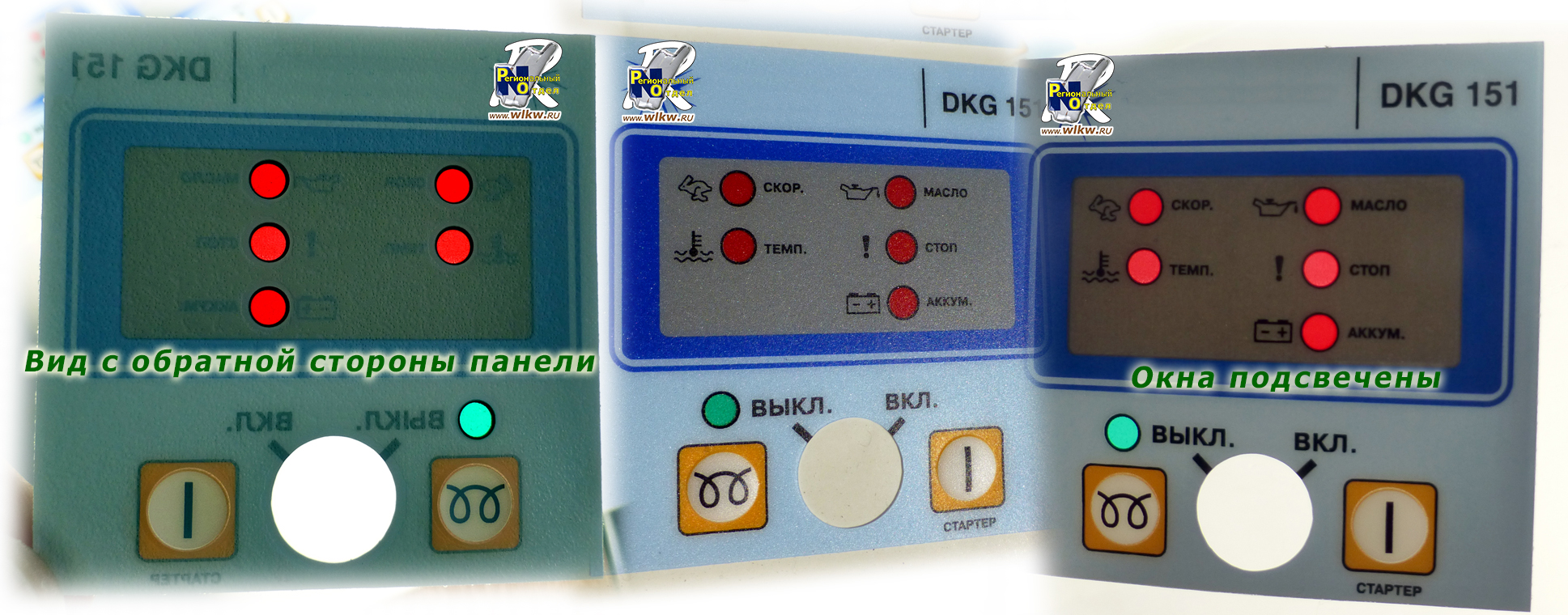

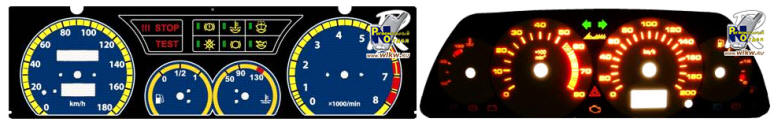

Приборные панели по типу автомобильных - это довольно сложные изделия. Иногда приходится многократно наносить краску одного цвета на панель для достижения различных эффектов.  В нижней панели черный цвет наносился два раза. один раз плотным слоем, второй раз полупрозрачным слоем для скрытия индикационных окошек в выключенном состоянии.

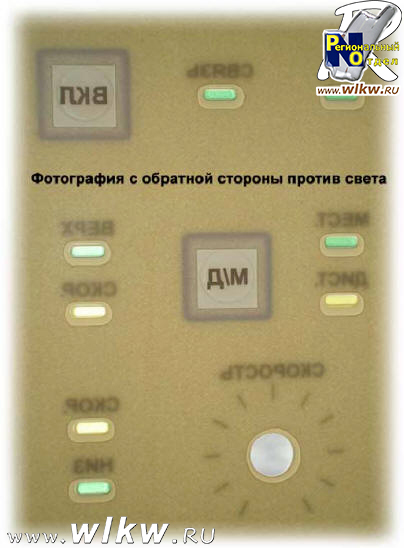

Особо следует заметить, что почти всегда краска наносится с внутренней стороны шильдика (сам пластик прозрачный), и поэтому она не подвержена стиранию или воздействию внешней среды. С внешней стороны декоративной приборной панели обычно производится печать матирующей пастой для предотвращения бликов света. При этом матпаста  на прозрачные окна для индикаторов как правило не наносится. Если шильдик изготавливается на матовом пластике, то дополнительно он не матируется, т.к. не бликует  сам по себе.

Лицевые декоративные приборные панели с зеркальной краской

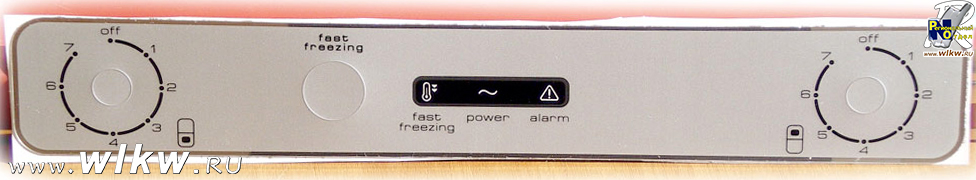

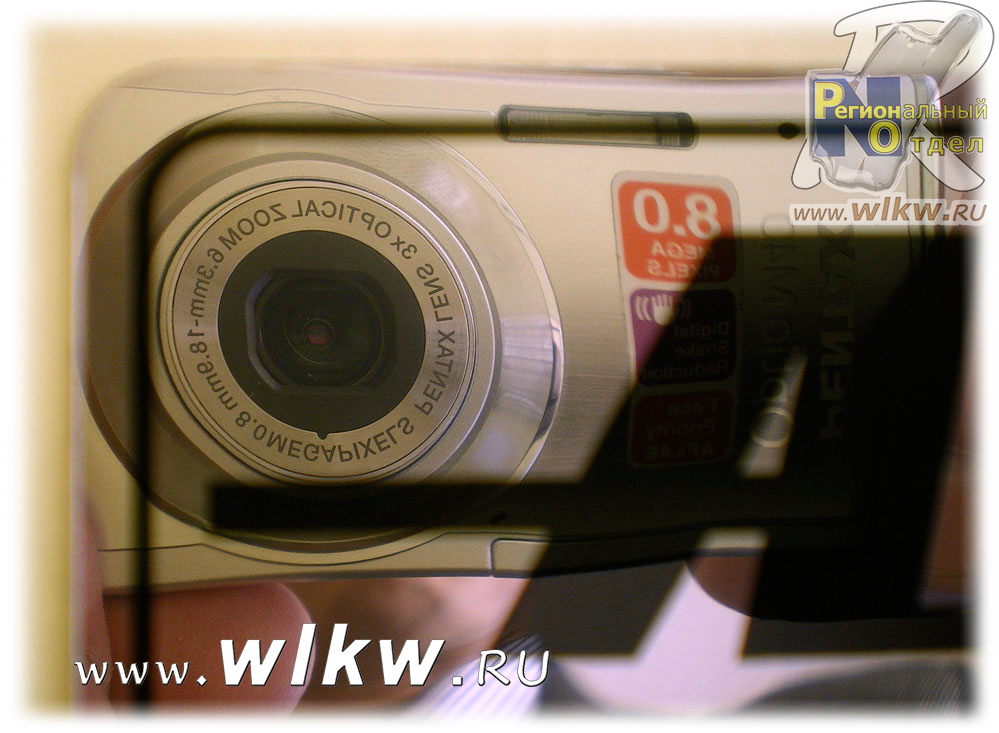

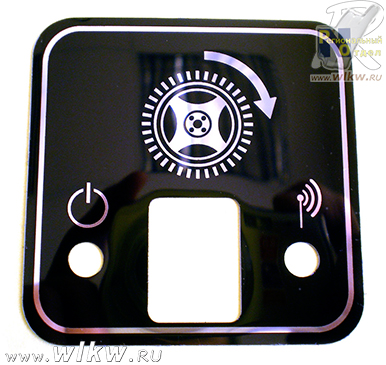

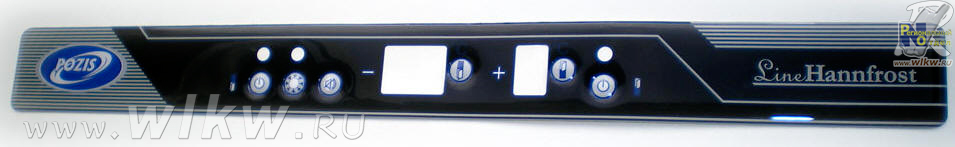

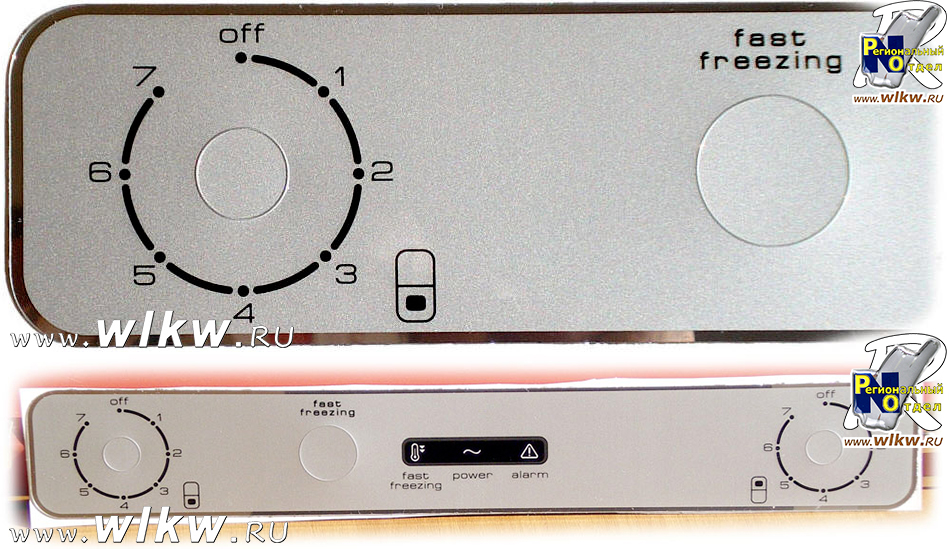

Иногда для оформления бытовой техники требуется, что бы панели наоборот бликовали. В этом случае возможно использование зеркальной краски.

На верхней панели (серой) также использованы краски с эффектом блесток. Выглядит она как краска "матовое серебро", но намного красивее, "наряднее".

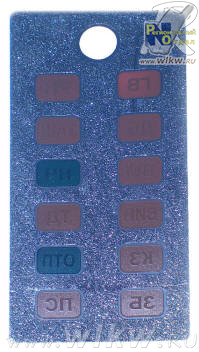

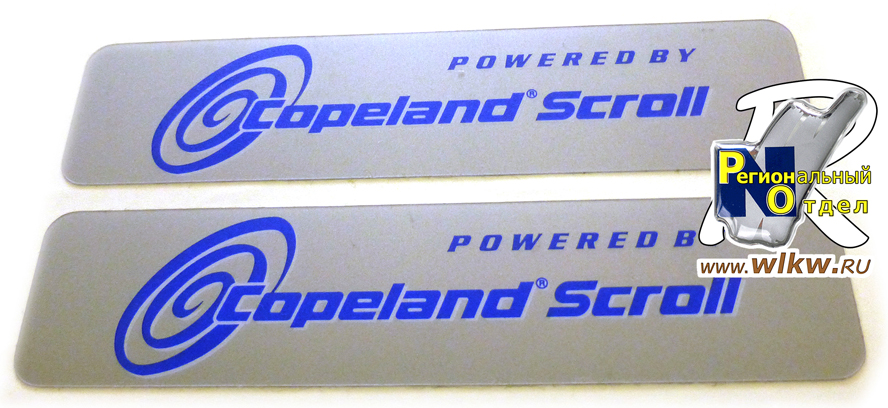

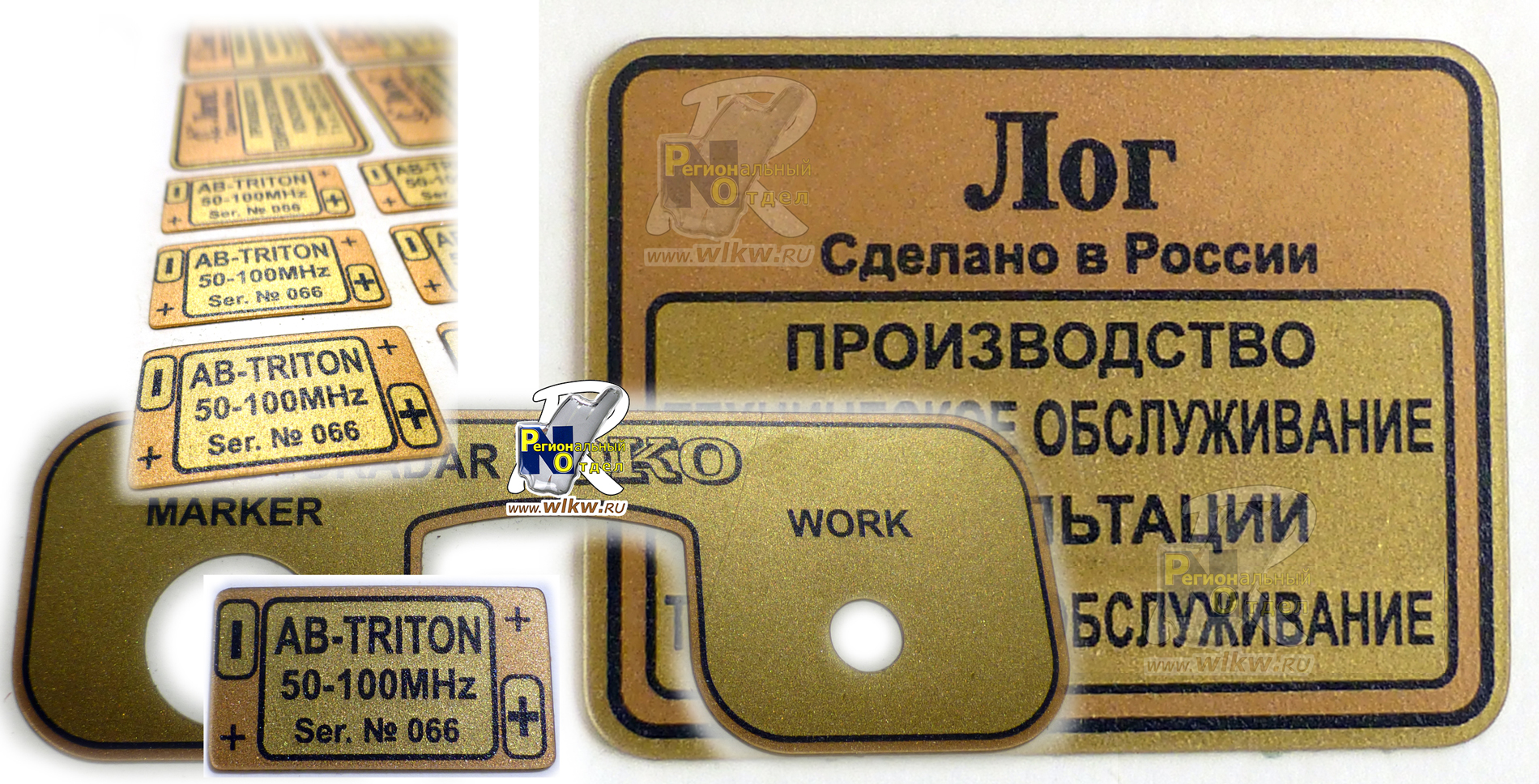

Здесь показаны примеры изготовления шильдов с краской типа "матовое серебро" и "матовое золото". Выглядят они очень своеобразно и кроме того, этот вид красок невозможно отпечатать на лазерном или струйном принтере.

Только шелкография и никак иначе.

При солнечном свете матовое серебро может "искрить" в лучах солнца и менять оттенок света от светло-белых тонов до темных.

На шильдике внизу, на первый взгляд всего два цвета - синий и серый (матовое серебро).

Но при другом освещении проявляется и белый цвет. На самом деле он был всегда, просто фоновое матовое серебро может менять оттенки в зависимости от угла падения света. (наведите "мышку" на рисунок).

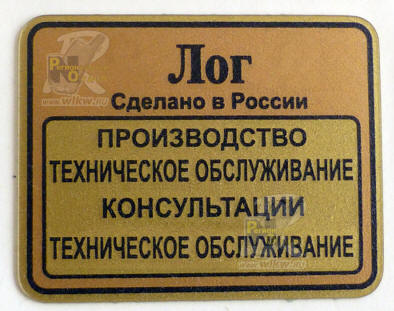

Пример шильдика с красками типа "матовое золото"

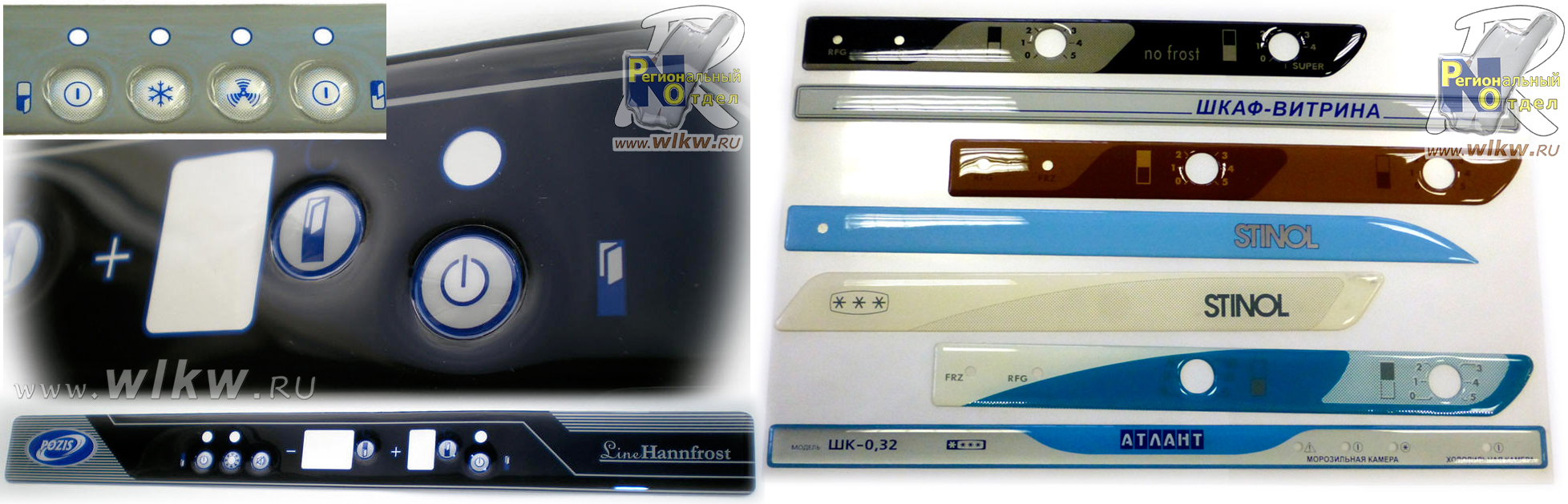

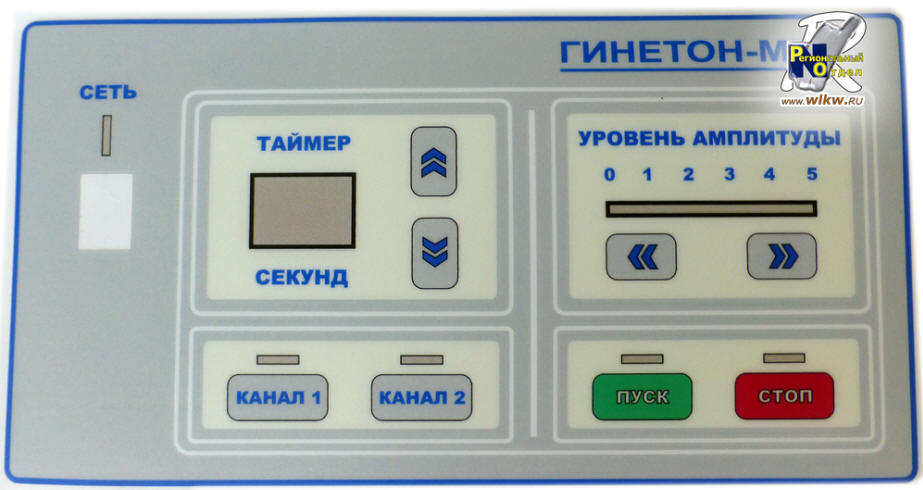

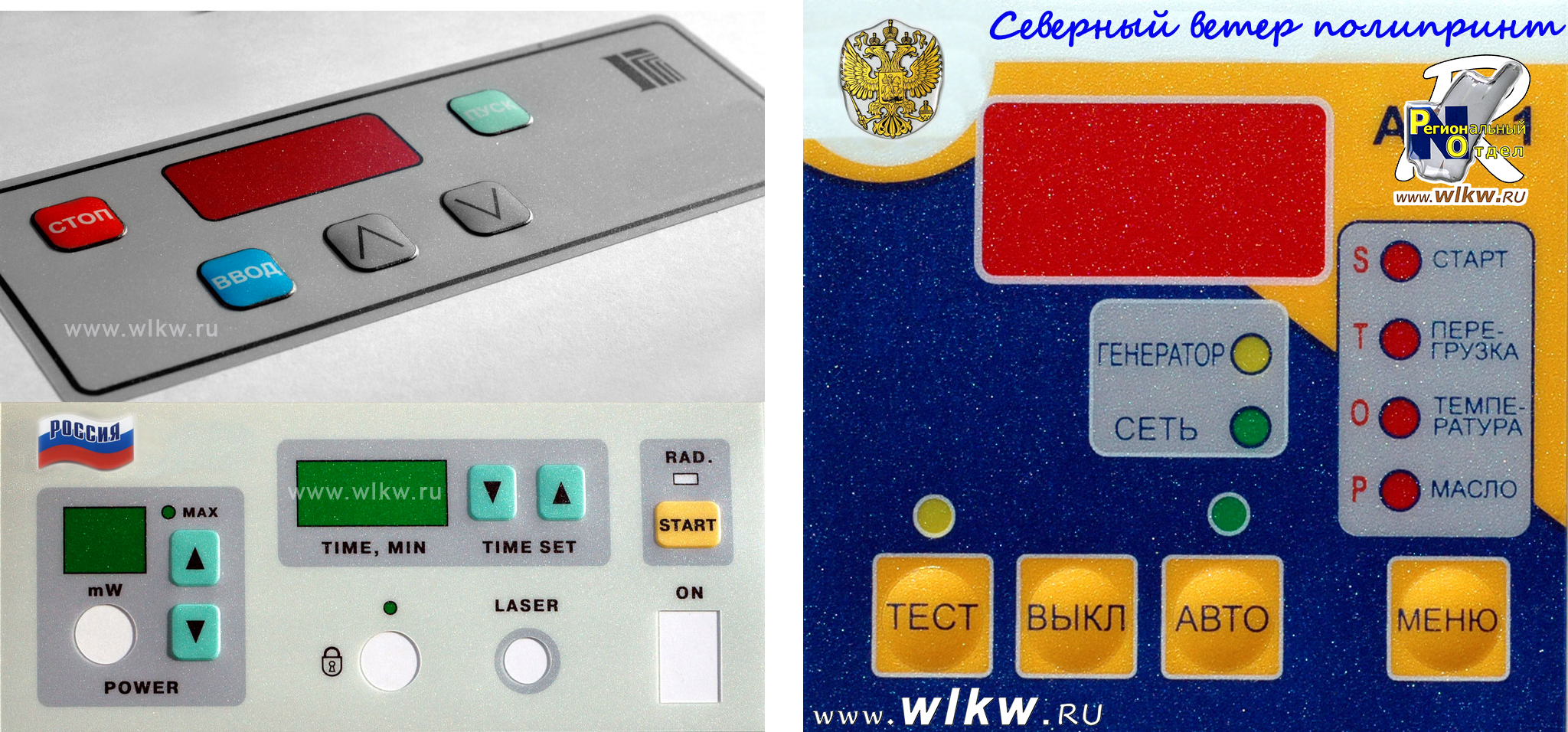

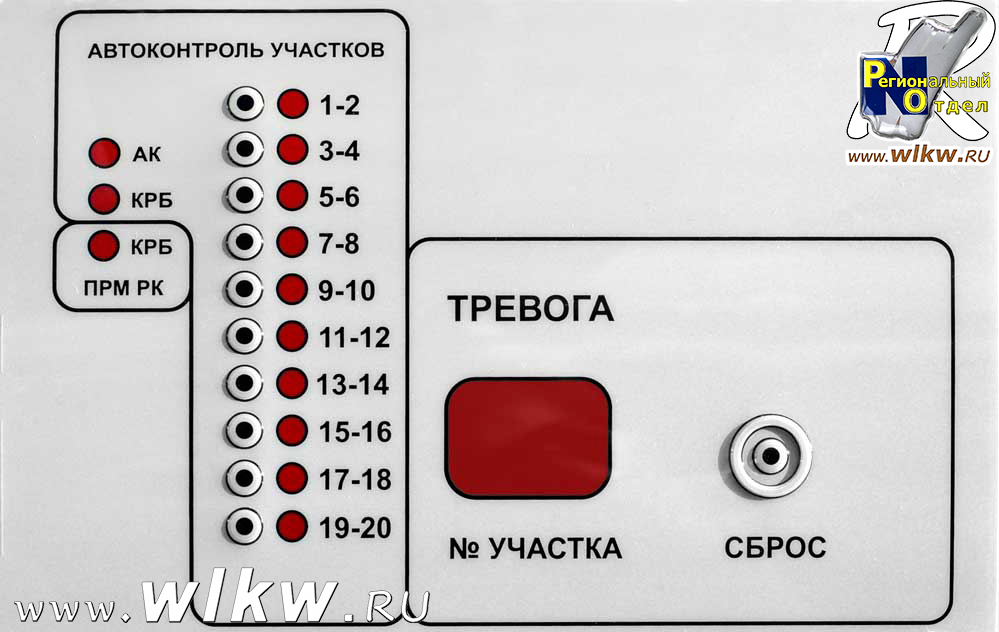

Образцы лицевых декоративных приборных панелей.

Полноцветная печать на декоративных приборных панелях

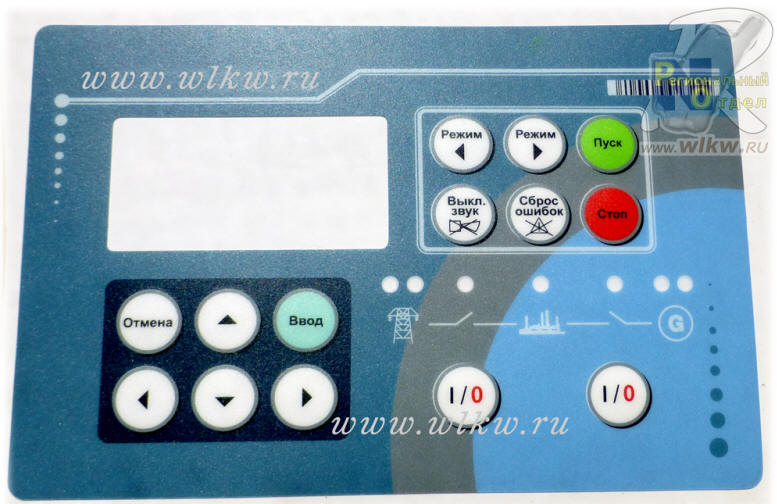

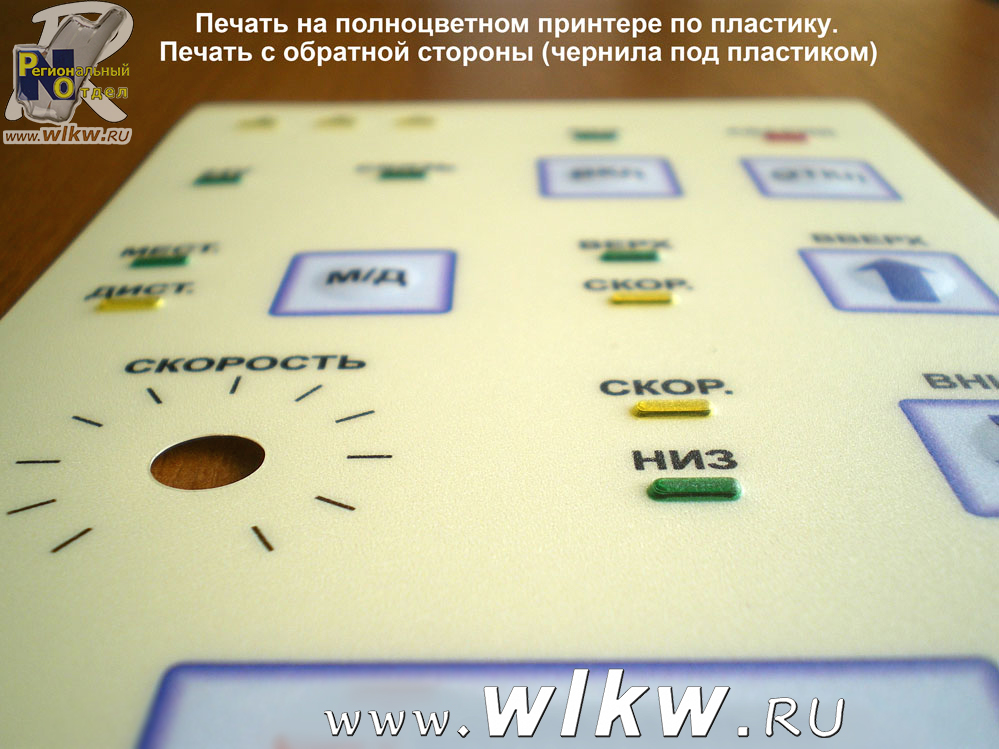

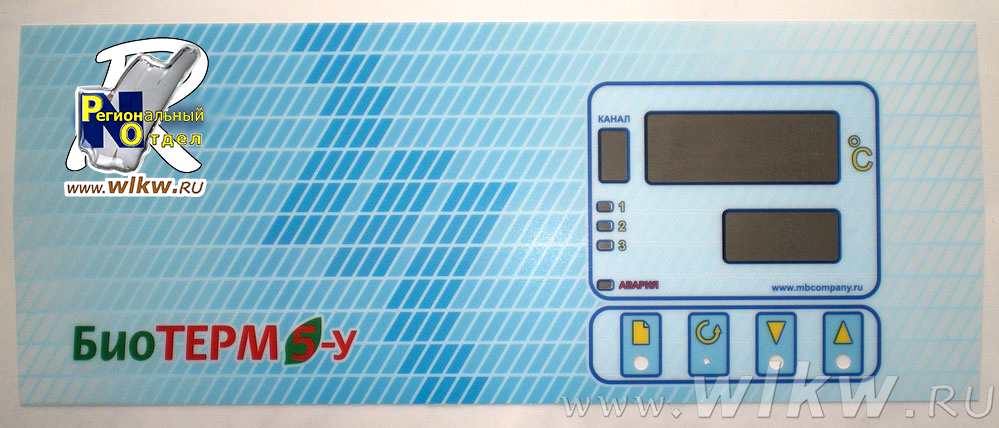

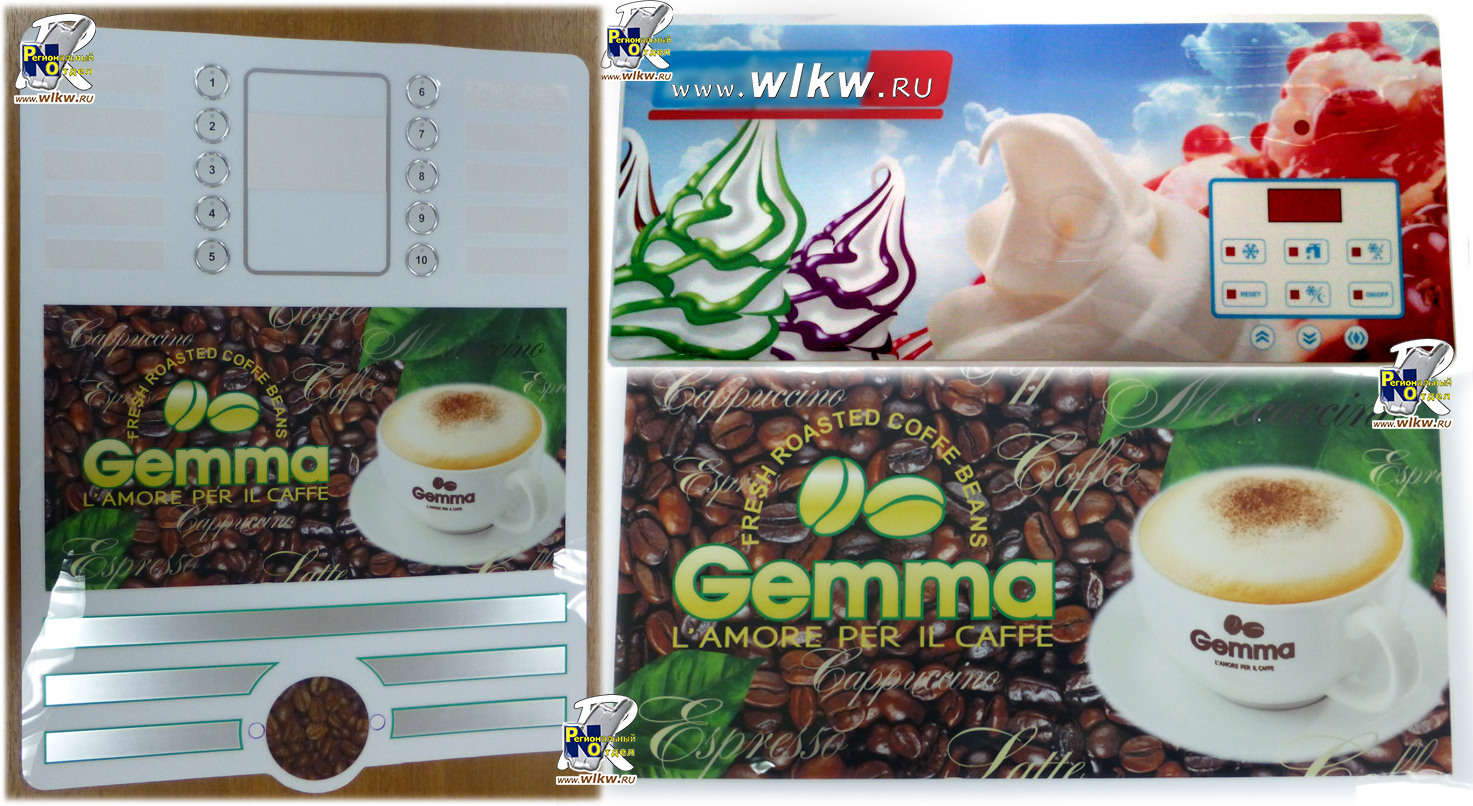

Печать декоративных приборных панелей может производиться не только шелкографским способом,  но и современными цифровыми машинами с возможностью полноцветной печати. Панель "AZOR-PDT" и "БиоТЕРМ"  изготовлены именно на цифровом промышленном принтере.

Более подробно полноцветная печать рассмотрена на примере приборной панели "ТТС".

Как видно, по качеству цифровая печать не уступает шелкографической печати. В то же время возможно свободное использование полутонов, тональных переходов и т.д.

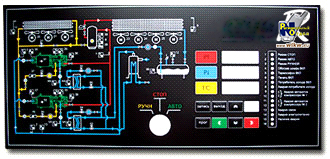

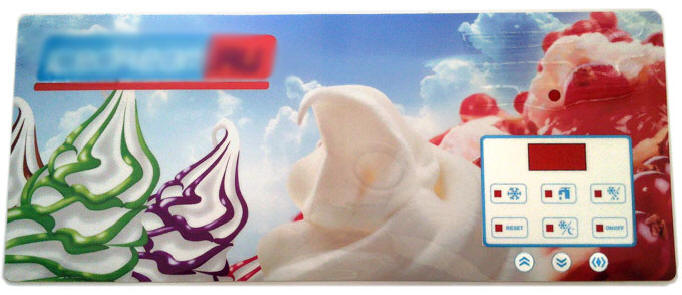

Пример приборной панели с полноцветной печатью.

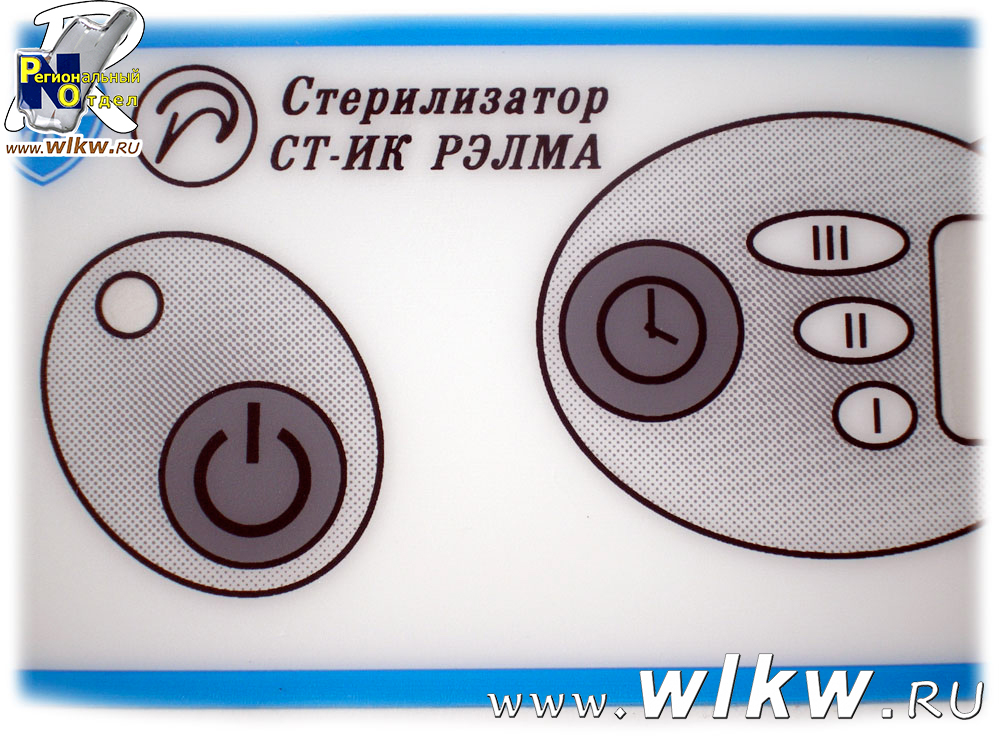

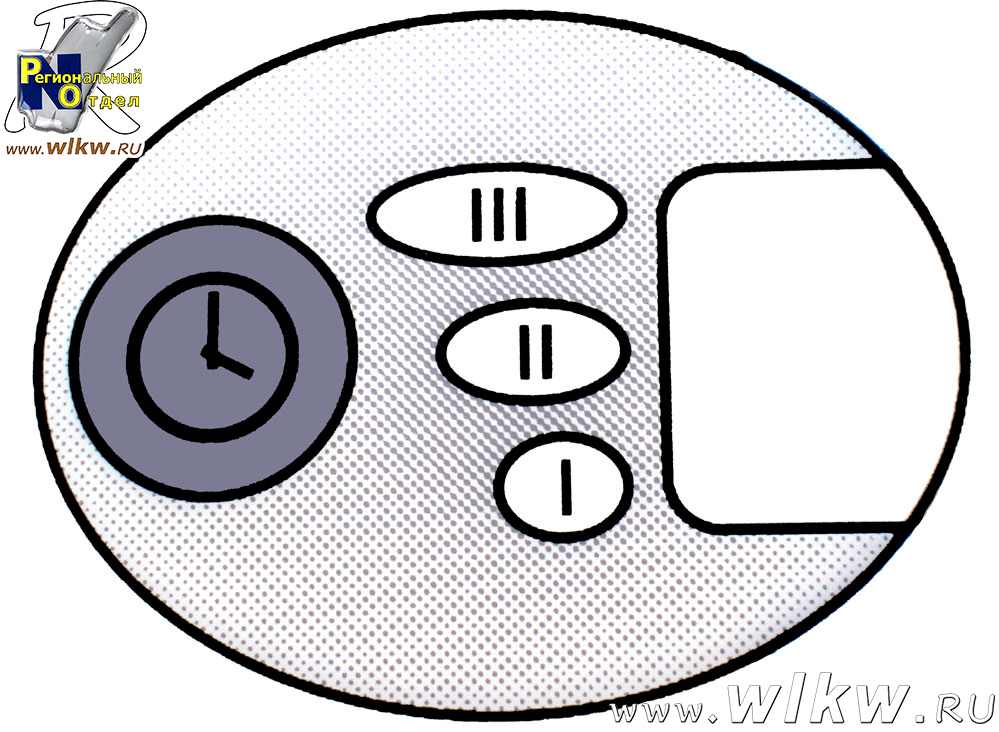

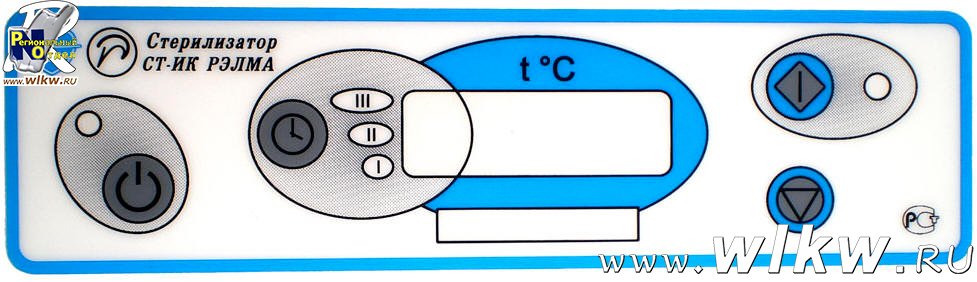

В шелкографии так же возможно использовать растровую печать, но её возможности скромнее, чем у полноцветной печати. Пример растровой печати показан на панели стерилизатора (фон в эллипсах с кнопками).

Имеется возможность применения световозвращающих (отражающих) и люминесцентных красок при печати на шильдике, что может быть актуальным в условиях аварийного отключения освещения или в темное время суток. Эффективное время свечения 20-40 мин, общее время свечения до 6-8 часов.

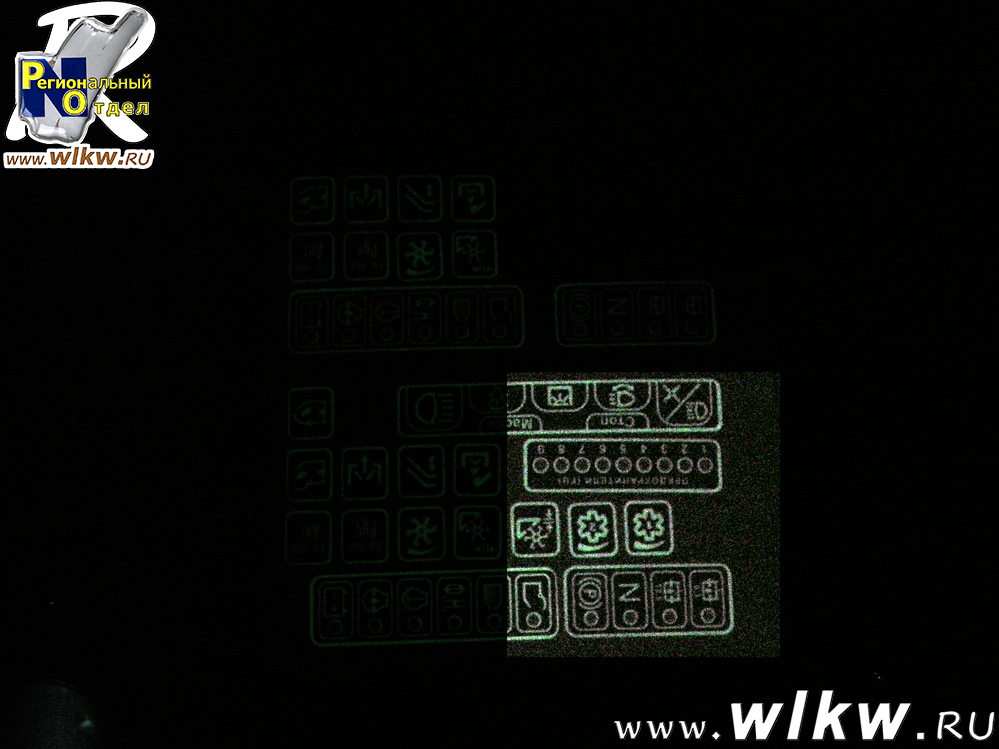

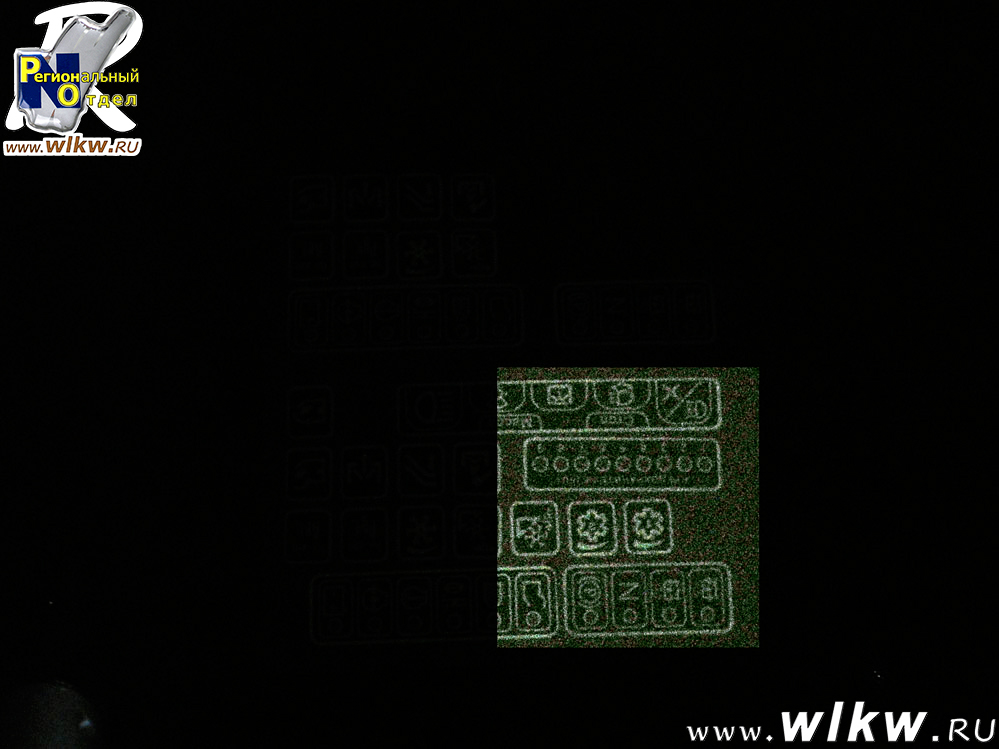

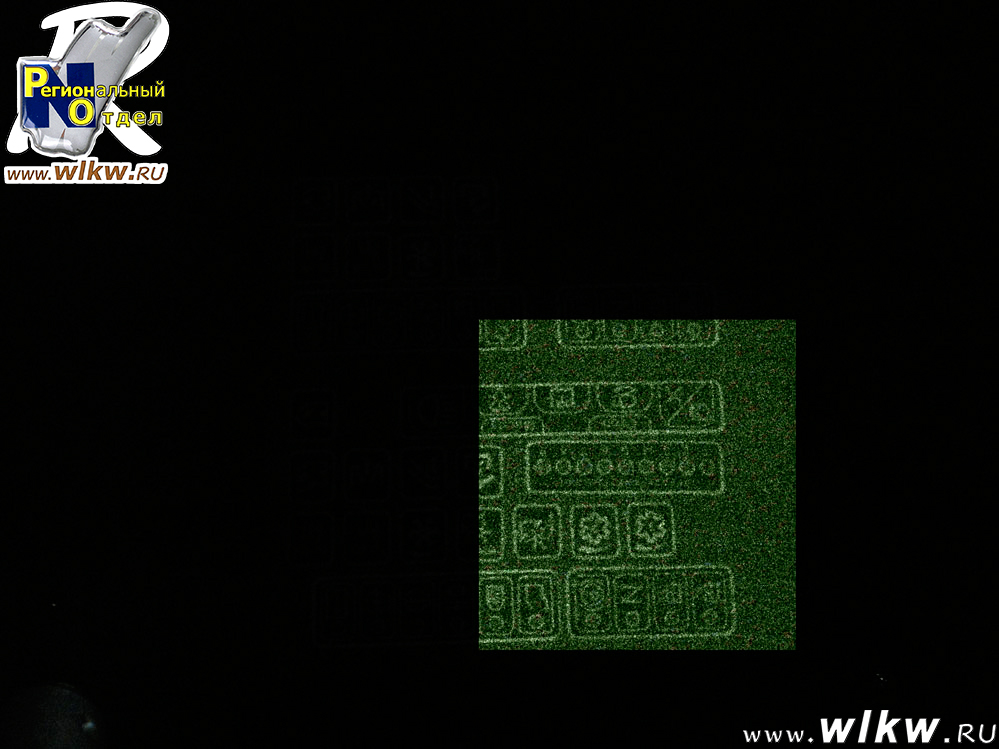

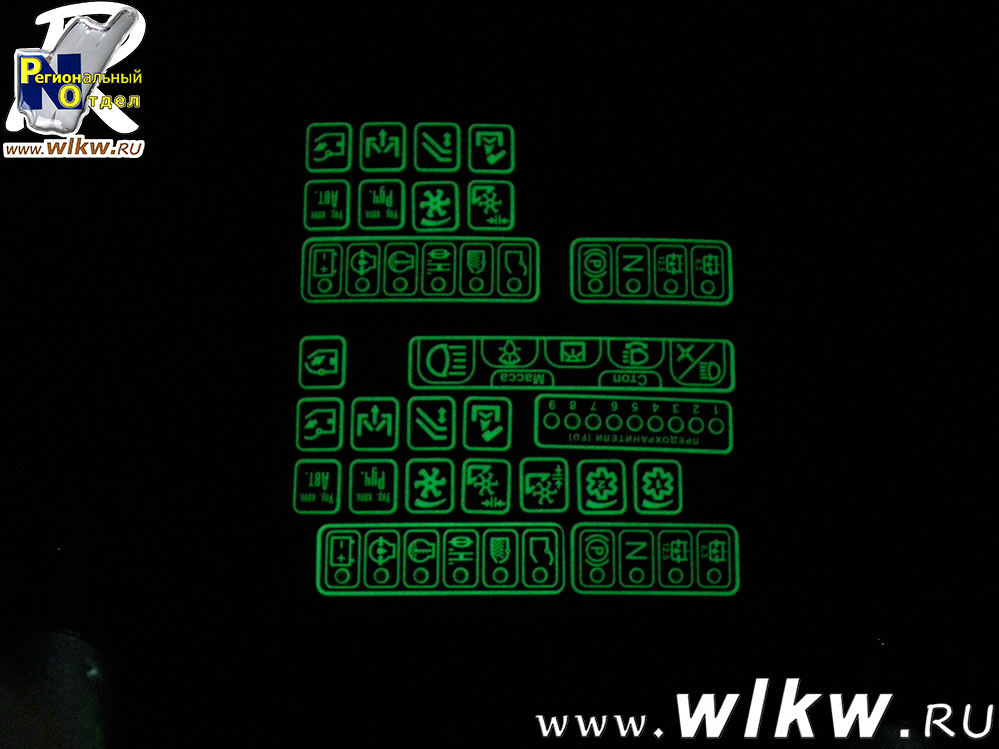

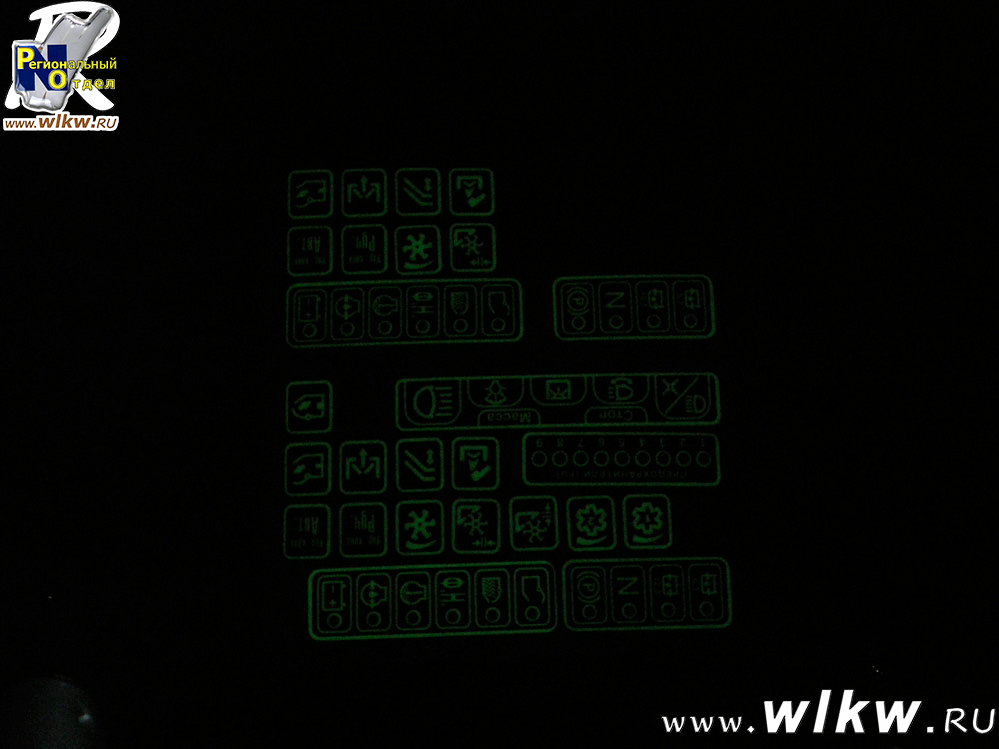

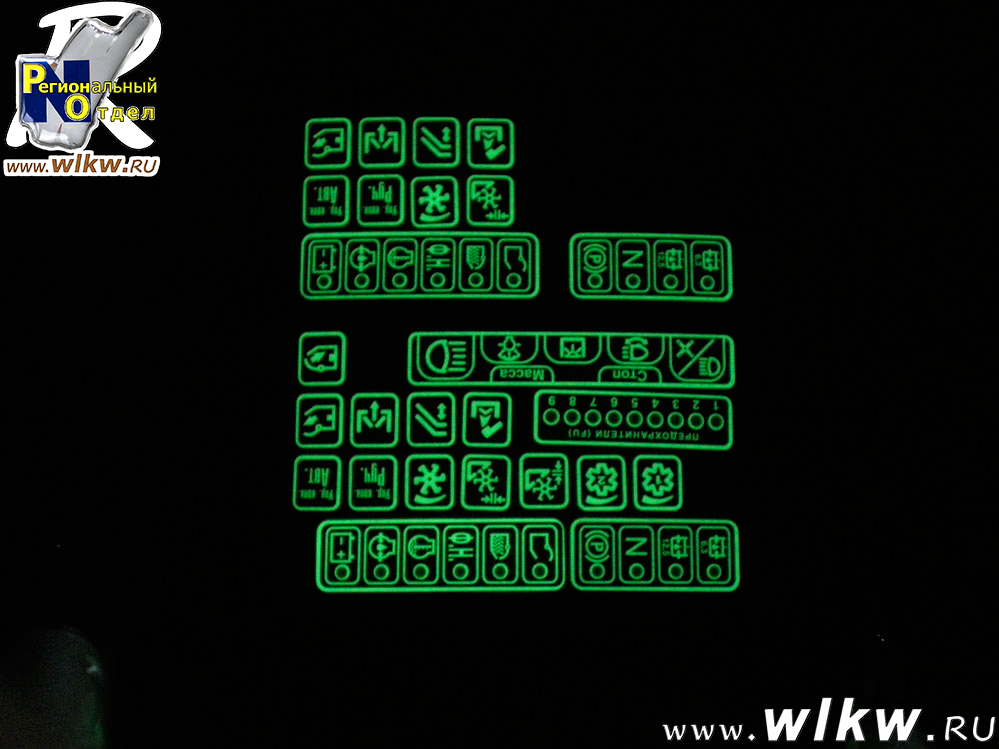

На нижних фотографиях показан пример свечения панели в темноте, между первым и последним рисунком не более пяти минут по времени съемок. Установки фотоаппарата не менялись. На трех последних фотографиях фрагментарно усилено свечение с помощью редактора (режимы обработки одинаковы).

Как хорошо видно, что первые несколько минут свечение краски очень сильное, но быстро падает, что в свою очередь,  компенсируется адаптацией зрения к темноте. Так что если сильно не придираться, то минут 20-30 свечение видно достаточно хорошо Но не стоит рассчитывать на свечение аналогичному подсветке прибора изнутри светодиодами.

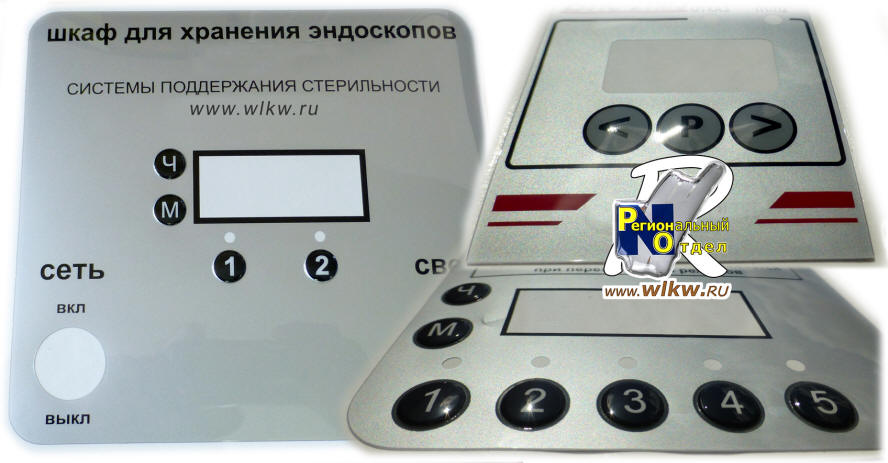

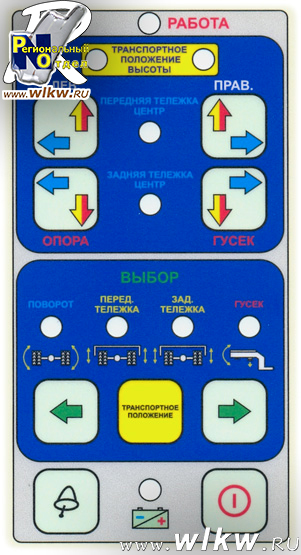

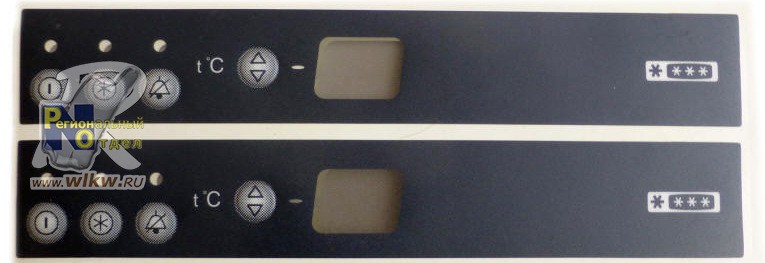

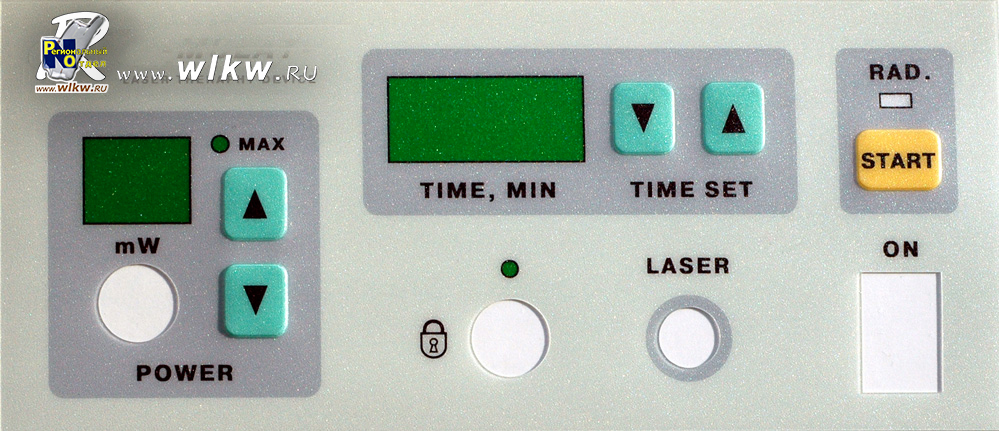

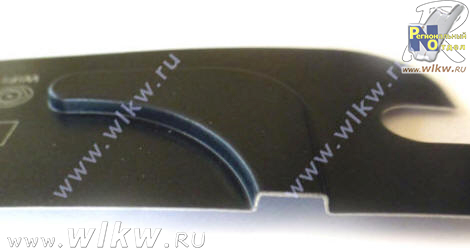

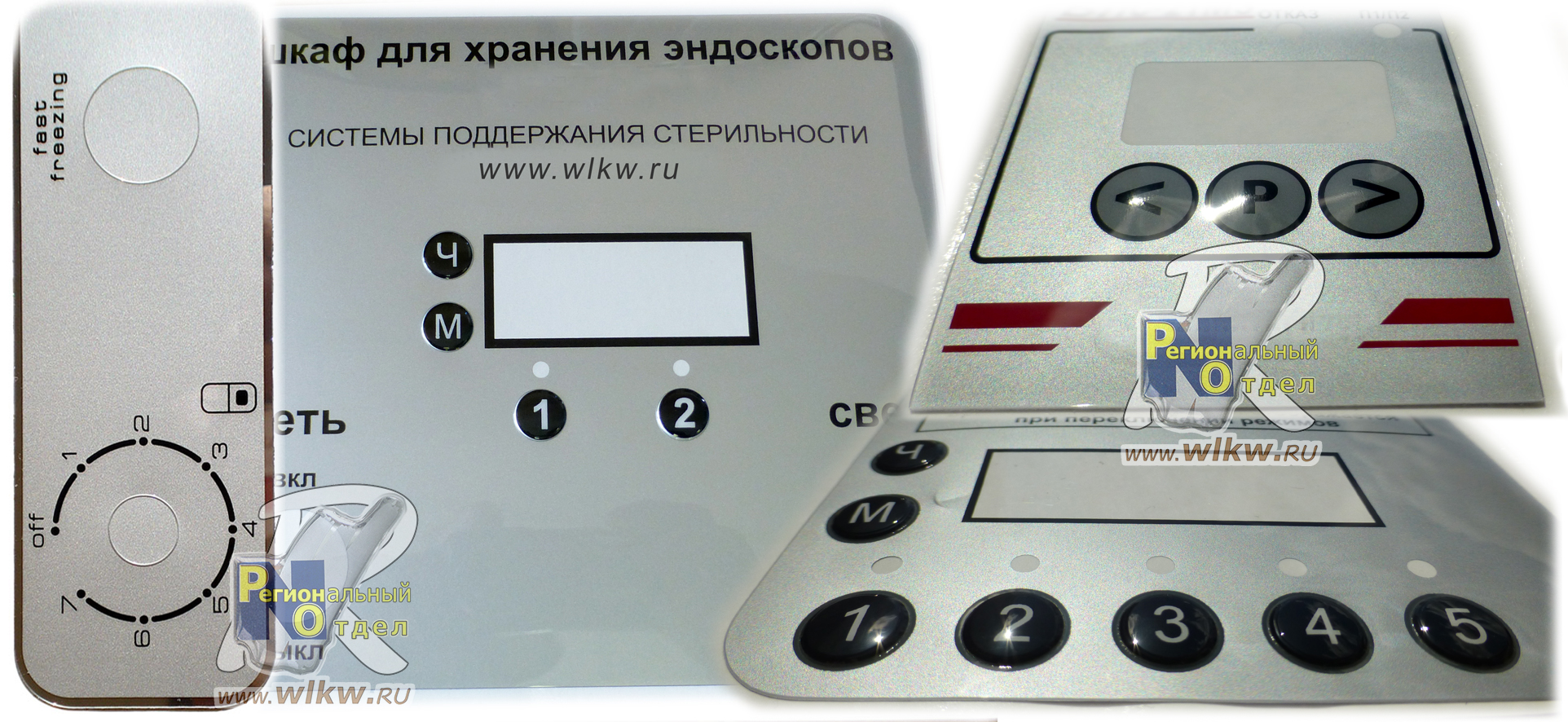

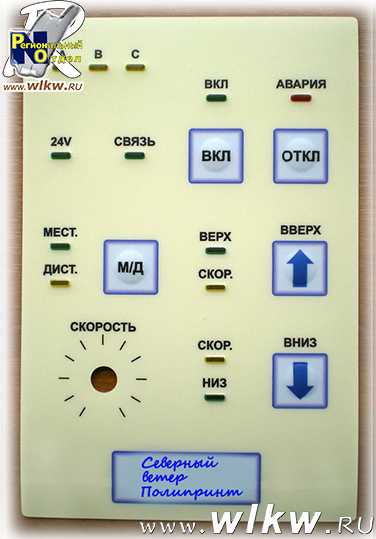

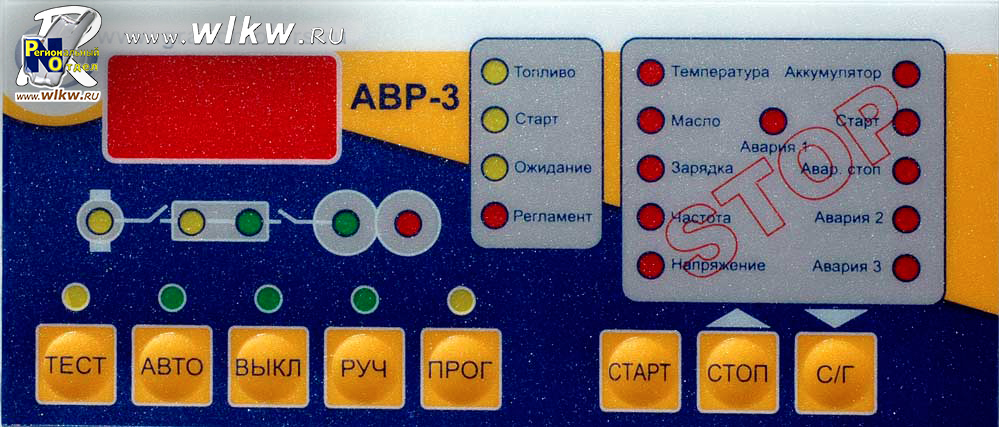

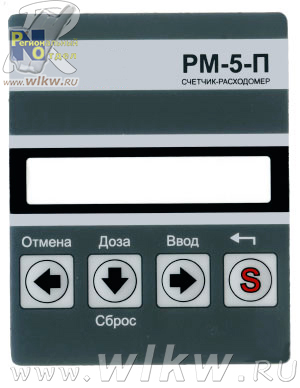

По требованию заказчика на шильдиках может быть выполнена пуклевка (тиснение, прессование) кнопок, под которые устанавливаются механические переключатели. Такие шильды иногда называют фальш-клавиатурой, видимо для отличия от настоящих пленочных клавиатур.  Этот прием позволяет красочно оформить кнопку, при необходимости подписать её, шильд защищает прибор от пыли и воды (панель поддерживает требования стандарта IP 65 для оборудования). Форма  кнопки на декоративной приборной панели  может быть любой: круглой, квадратной, треугольной, неправильной формы и др.

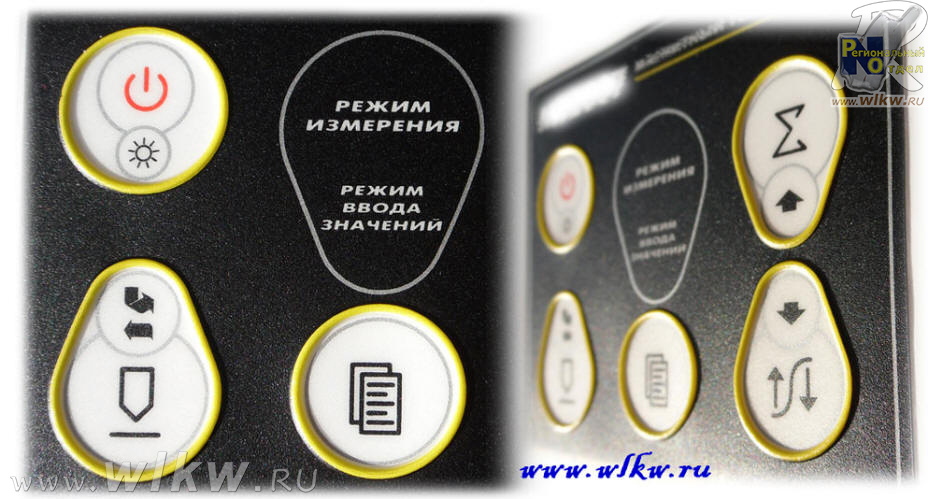

На черно-желтой панели пуклевка кнопок выполнена своеобразным способом - по её контуру, по желтому цвету. Середина кнопки с мнемоническими обозначениями плоская.

Высота кнопок может варьироваться, но обычно не превышает 1,5 мм, так как пуклевка достигается путем горячего прессования, и чем она выше, тем сильней деформация пластика, и меньше нажатий может выдержать кнопка.

Стандартная пуклевка шильда (хорошо сделанная, с плавными переходами) может выдержать до 1 млн. нажатий.

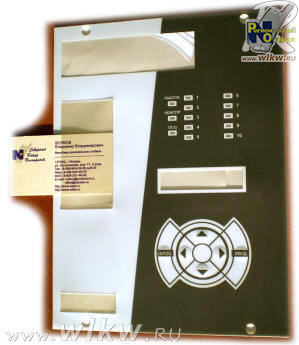

С помощью пуклевки можно на декоративной приборной панели  отформовать специальные карманы с прорезями и в них вставлять листы с переменной информацией.

Обычно декоративные приборные панели  поставляются с клеевым покрытием, наносимым с внутренней стороны панели.

Клей наносится по всей поверхности шильда либо избирательно. Клей обычно не наносится под прозрачные окна или под пуклевку (кнопки), но бывают и исключения по требованию заказчика.

Поставляются шильдики на специальных листах, с которых они легко отклеиваются перед непосредственным монтажом на несущую поверхность.

Возможно использование более сильного клеевого покрытия (двухстороннего скотча) в случае необходимости приклеивания шильдика на шершавые и «шагреневые» поверхности.

Пластик шильда устойчив к воздействию агрессивных сред (бензин, масла, слабокислотные, щелочные и спиртовые растворы и т.д).

 Сам пластик прозрачный и бывает глянцевым или матовым. Достоинством матового пластика является отсутствие бликов, но он не так прозрачен, как глянцевый. Если в панели есть прозрачные окна для цифровой индикации, то матовый пластик желательно использовать после предварительной проверки. При мелкой и неяркой индикации читаемость может быть ограничена. Больше функциональных ограничений для применения матовый пластик не имеет. Иногда применяется технологический прием "просветление окон" для матового пластика:  на место окна наносится прозрачная краска, которая улучшает прозрачность, но все равно получается несколько хуже, чем использование обычного, прозрачного не матового пластика.

Для клиентов, которым необходимы шильды с повышенным художественным оформлением, мы можем предложить пластик с фрагментарным покрытием фольгой. Также возможно покрытие поверхности декоративным лаком.

Возможна частичная или полная заливка шильда полиуритановой смолой.

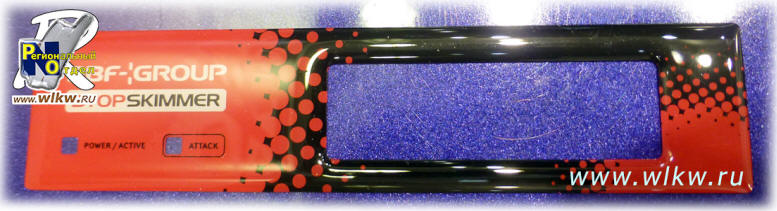

Фрагмент лицевой декоративной приборной панели с полимерным покрытием. Кнопки панели смолой не покрываются.

Шильды с полимерным покрытием

Кроме пуклевки кнопок на шильде можно производить и декоративное тиснение пластика с целью придания большей художественной выразительности отдельных элементов. Именно так и выполнена надпись «QКулон».

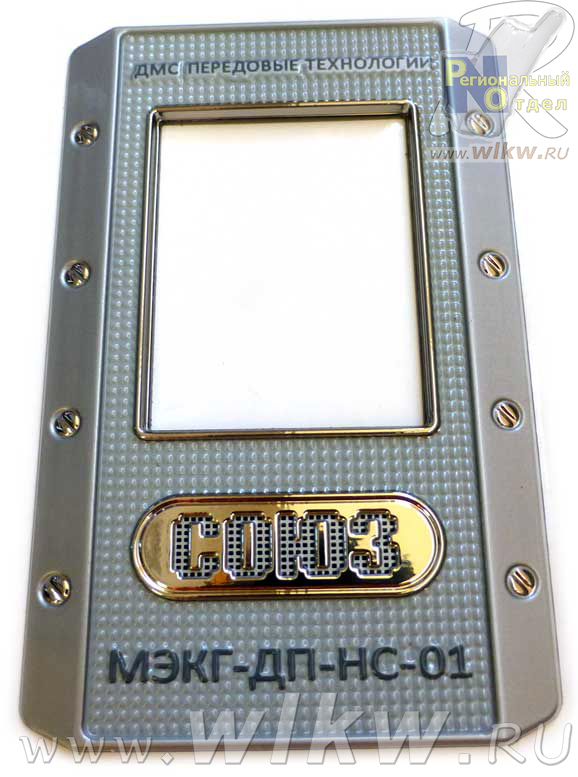

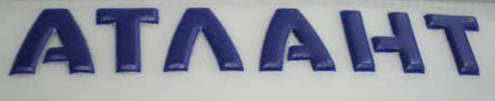

В некоторых случаях, мы делали шильдики на приборы  по технологии изготовления эмблем с большим объемом и рельефом поверхности. Красиво, но очень дорого.

Общие рекомендации по оформлению заказов на изготовление шильдов изложены здесь.
